2026年PCB技术突破对比分析报告
对2026年PCB（印刷电路板）行业的关键技术突破进行系统性对比分析，涵盖材料体系、工艺技术、结构设计、封装集成四大核心领域。
在AI算力爆发、汽车电子升级、通信技术迭代的共同驱动下，PCB行业正经历从传统制造向高端智造的价值跃迁，技术壁垒显著提升，高端产品呈现量价齐升的高景气特征。
一、材料体系技术突破对比

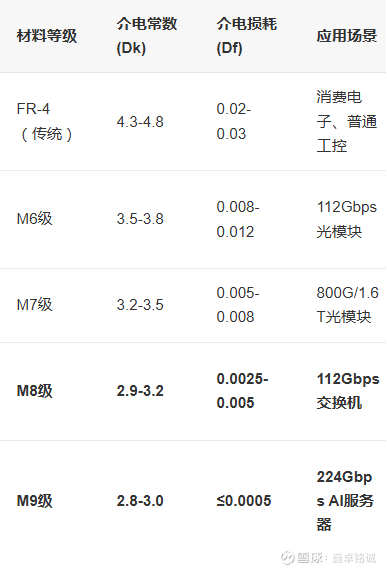

1.1 覆铜板（CCL）材料升级路径
技术突破点：
M9级采用碳氢/改性PPO树脂+Q布+HVLP4/5铜箔，信号衰减较M8降低40%，误码率低于0.01%
支持26-78层通孔板和7阶HDI结构，热膨胀系数比FR-4低约30%
2026年为M9规模化元年，英伟达Rubin架构强制指定M9材料

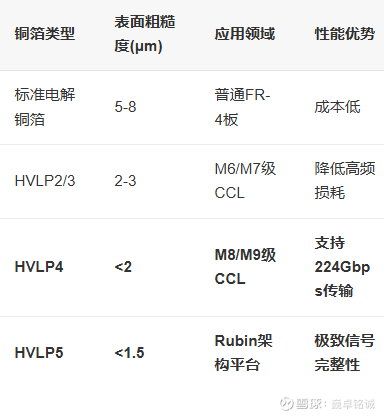

1.2 铜箔技术演进
技术突破点：
铜冠铜箔HVLP5代产品突破关键技术指标，良率提升至80%
德福科技3μm超薄载体铜箔获长江存储验证，2026年3月起批量供货
钻针寿命从1000孔骤降至200孔（AI厚板），消耗速度提升5倍

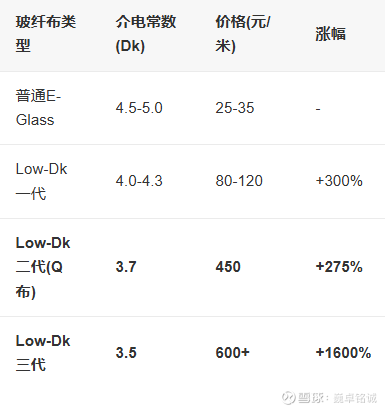

1.3 玻纤布（Q布）革命
技术突破点：
Q布信号损耗仅为普通布的1/100，是M9级覆铜板标配
日本日东纺垄断90%高端织布机产能，新增设备交付周期超6个月
中材科技3500万米特种玻纤布项目2026年投产后，将打破垄断
二、工艺技术突破对比

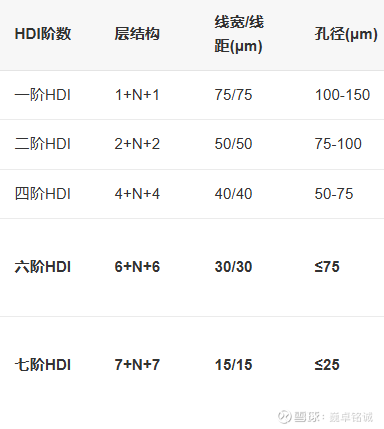

2.1 HDI（高密度互连）技术进阶
技术突破点：
胜宏科技是全球唯一实现8阶28层HDI板量产的企业，6阶24层HDI良率达92%
采用激光盲孔、电镀填孔、精细线路光刻，支持PCIe6.0和1.6T光模块传输
信号损耗低至0.15dB/in，热应力耐受性提升至260℃

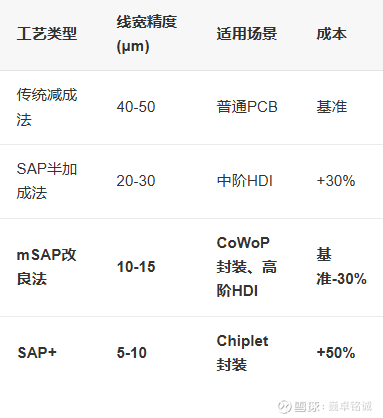

2.2 mSAP（改良半加成法）工艺
技术突破点：
mSAP解决侧向腐蚀问题，线宽精度提升5倍（从50μm→10μm）
采用超薄铜箔（3μm），满足CoWoP封装对信号/电源完整性极限要求
成本较传统SAP降低30%+，成为AI加速卡标配工艺

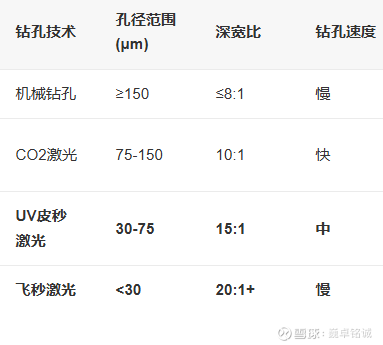

2.3 激光钻孔技术
技术突破点：
AI PCB孔密度达50万孔/㎡，需超快激光钻
孔壁粗糙度Ra<0.8μm，减少趋肤效应导致的信号损耗

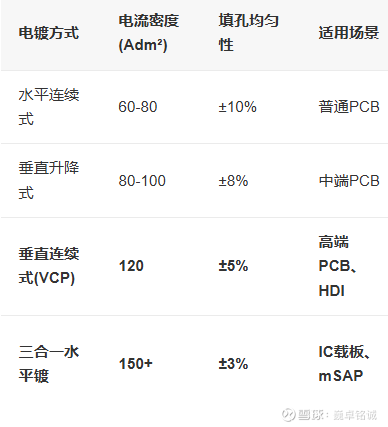

2.4 电镀技术突破
技术突破点：
东威科技VCP设备支持120Adm²高电流密度，服务胜宏科技、深南电路
三合一水平镀（除胶渣+化学沉铜+电镀铜）打破安美特垄断，2025年获批量订单
AI板盲埋孔深径比≥31，要求电镀均匀性误差在5%以内
三、结构设计技术突破

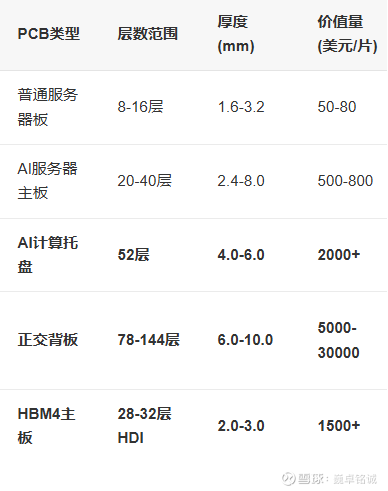

3.1 多层板层数跃升
技术突破点：
英伟达Rubin架构采用3×26层正交背板，单张背板面积达0.8㎡，是传统服务器的3倍
生益科技78层高多层板通过英伟达认证，2026年产能将达5万张/月
深南电路为谷歌TPU v5设计的64层高多层板，单位面积价值量较上一代提升55%

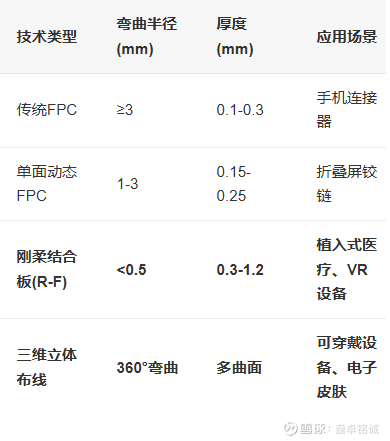

3.2 刚柔结合技术
技术突破点：
深圳捷创电子为心脏起搏器开发8层刚柔结合板，柔性区域弯曲半径<0.5mm
通过预拉伸-释放工艺，在刚性基板上集成柔性电路层，实现三维空间布线
刚柔结合板使5G基站PCB面积缩减至传统设计的70%

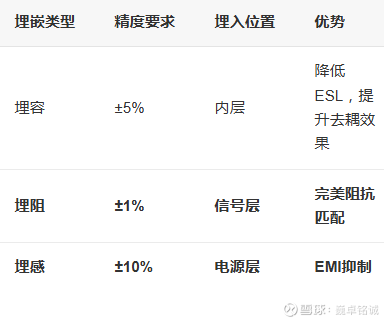

3.3 埋嵌元件技术
技术突破点：
内嵌电容直接埋在芯片正下方PCB内层，寄生电感降至最低
端接电阻内嵌实现最短路径端接，200Gbps信号误码率显著降低
三星Galaxy S系列采用"埋置电容+印制电感"结构，主板面积缩小20%
四、封装集成技术突破

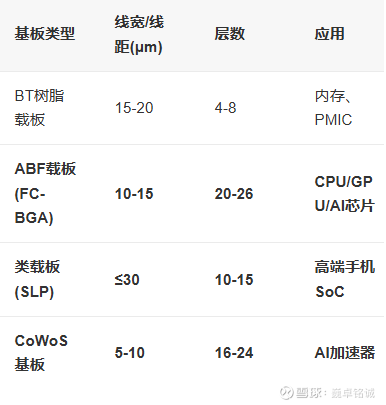

4.1 封装基板技术对比
技术突破点：
深南电路是国内唯一实现FC-BGA量产的A股公司，良率85%达国际一线水平
ABF载板市场规模预计2026年达60亿美元，年复合增长率30%
日本味之素垄断ABF树脂90%产能，成为制约国产化核心瓶颈

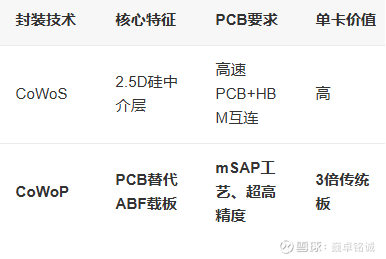

4.2 CoWoS/CoWoP封装技术
技术突破点：
CoWoP取消传统ABF载板，高端PCB直接承载芯片与中介层
单块LPU平台PCB价值是传统服务器PCB的5-7倍
仅少数头部厂商具备量产能力，技术壁垒极高

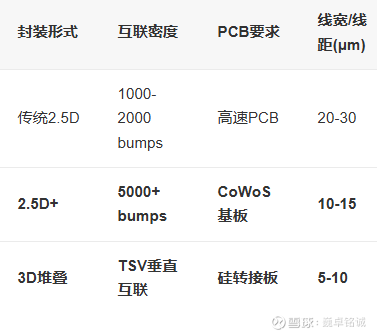

4.3 Chiplet封装基板
技术突破点：
Chiplet+3D堆叠技术减少对PCB外部走线的依赖
背面供电网络（Backside PDN）从PCB背面输入电力，重构传统层压结构
五、产业链企业技术能力对比

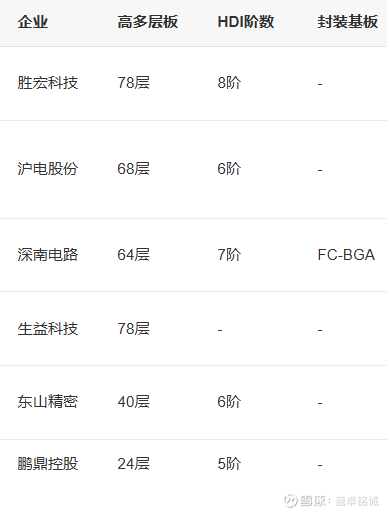

5.1 PCB制造企业技术矩阵

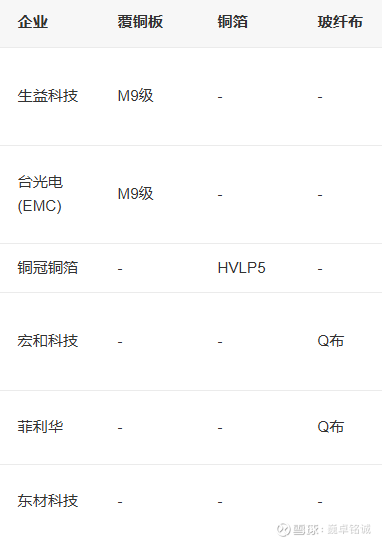

5.2 上游材料企业技术对比

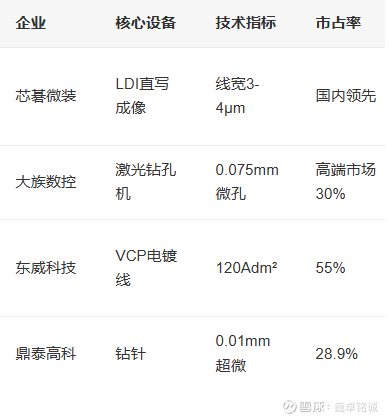

5.3 设备企业技术能力
六、技术壁垒与竞争格局

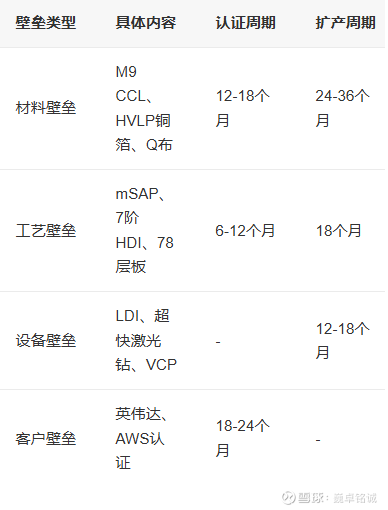

6.1 技术壁垒维度分析

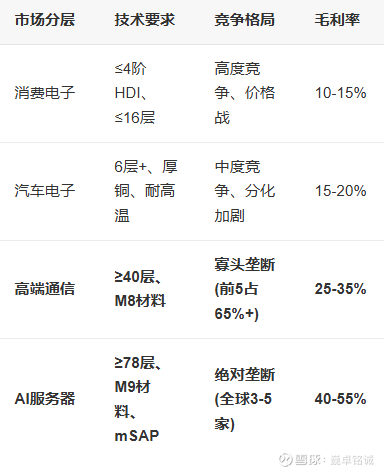

6.2 竞争格局分层

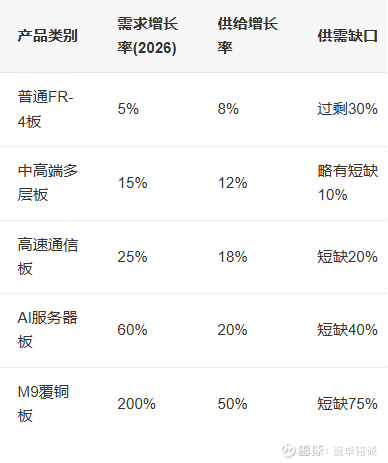

6.3 供需平衡分析
七、技术路线演进趋势
7.1 短期趋势（2026-2027）
M9材料规模化应用
英伟达Rubin架构强制指定M9，从选项变刚需
M9全球需求从2026年1.2亿张增至2027年3.5亿张
价格维持高位，供需缺口持续至2027年下半年
CoWoP封装普及
高端AI芯片取消ABF载板，直接使用PCB
单机PCB价值提升5-7倍
胜宏、沪电等头部厂商率先受益
东南亚产能转移
2026年东南亚产能占比达25%
泰国、越南基地成为海外订单核心承接地
应对贸易关税，贴近客户
7.2 中期趋势（2028-2030）
板级系统封装(SoB)
跳过ABF载板，直接将芯片封装在超高精度PCB上
融合载板级精度和主板级规模
成本降低30%以上
光电混合基板
光引擎直接集成到PCB上
支持CPO（共封装光学）需求
材料与内嵌技术适应光波导集成
内嵌元件规模化
埋容、埋阻、埋感技术成熟应用
单板内嵌数万只被动元件
PCB表层布线密度大幅释放
7.3 长期愿景（2030+）
三维立体封装基板
PCB与半导体封装界限完全模糊
埋嵌芯片、器件封装一体化
自感知、自诊断、自优化智能PCB商用
可持续绿色制造
无卤素、可降解材料应用
电镀废水回用率达90%+
碳足迹追踪全覆盖
AI驱动智能制造
AOI+MES深度融合
基于深度学习的缺陷分类准确率99.5%+
数字孪生优化工艺参数
八、投资建议与风险提示
8.1 投资逻辑
技术卡位优先
优先选择具备M9量产、mSAP工艺、78层板能力的企业
技术壁垒决定定价权和毛利率
客户绑定深度
订单能见度延伸至2027年
材料国产替代
M9 CCL、HVLP铜箔、Q布等核心材料国产化率提升
海外产能布局
东南亚基地规避贸易风险
胜宏(泰国)、沪电(泰国)、生益(越南)优势明显
8.2 风险提示
技术迭代风险
CoWoS封装路线变更或致现有PCB方案淘汰
新技术(如光互连)可能重构行业格局
上游材料约束
ABF树脂被日本垄断(90%产能)
M9 CCL、HVLP铜箔供需缺口持续
客户集中风险
过度依赖英伟达、云厂商
订单波动影响业绩
产能扩张风险
高端PCB扩产周期18-24个月
产能释放不及预期或需求放缓
九、结论
PCB行业正经历从"电子工业之母"向"智能算力基石"的战略升级。在AI算力、汽车电子、通信升级三大需求驱动下，技术突破呈现"材料-工艺-结构-封装"四位一体协同演进特征。
核心结论：
高端化趋势不可逆转
AI服务器PCB单机价值达8000-10000美元，是传统服务器5-8倍
M9材料、mSAP工艺、78层板构成技术三角壁垒
国产替代窗口期开启
中国PCB产值占全球55%以上，高端领域市占率突破30%
深南、沪电、胜宏等企业进入英伟达核心供应链
结构性景气持续
2025-2027年全球AI PCB市场CAGR达187%
供需缺口持续至2027年，涨价贯穿全年
竞争格局重构
中低端竞争激烈，高端寡头垄断(前5占65%+)
技术、客户、产能三重壁垒决定企业终局
展望未来，PCB行业将从规模驱动转向价值驱动，具备高端技术储备、深度客户绑定、全球化产能布局的企业将持续享受结构性红利，在AI时代的电子制造浪潮中占据核心地位。
本报告数据来源：Prismark、TPCA、上市公司公告、券商研报、行业资讯，数据截至2026年3月1日。
