碳化硅在mems微镜上的应用
此文是豆包写的
碳化硅（SiC）凭借超高硬度、优异的耐高温 / 耐腐蚀性、稳定的力学性能及良好的半导体特性，为 MEMS（微机电系统）微镜的性能突破提供了关键材料解决方案。MEMS 微镜作为光机电一体化核心器件，广泛应用于激光雷达（LiDAR）、投影仪、光谱仪、AR/VR 等领域，其对 “结构稳定性、响应速度、环境适应性” 的严苛要求，恰好与碳化硅的材料优势高度契合。以下从应用场景、核心优势及技术实现路径展开分析：
1、核心应用场景：瞄准高要求 MEMS 微镜领域
碳化硅并非替代传统硅基 MEMS 微镜的 “通用方案”，而是聚焦于硅基材料难以满足的极端环境、高精度、长寿命场景，核心应用集中在以下三类：
（1）车载激光雷达（LiDAR）MEMS 微镜
车载 LiDAR 是碳化硅 MEMS 微镜最核心的应用领域。车载环境存在高温（发动机舱附近温度可达 125℃以上）、振动冲击（行驶中颠簸）、湿度变化（雨雪天气） 等复杂工况，传统硅基微镜易出现以下问题：
硅的热膨胀系数较高（约 2.6×10⁻⁶/℃），高温下易与微镜的金属驱动层（如铝、铜）产生热应力不匹配，导致镜面变形（影响激光反射精度）或驱动结构失效；
硅的硬度较低（莫氏硬度 6.5），长期振动下易出现机械磨损，导致微镜寿命缩短（车载 LiDAR 要求寿命≥10 年 / 20 万公里）。
碳化硅的解决方案：
采用4H-SiC（碳化硅的主要商用晶型） 制作微镜的镜面基底和支撑结构，其热膨胀系数（4.0×10⁻⁶/℃）与金属驱动层更接近，可减少 90% 以上的高温热应力，确保 - 40℃~150℃宽温范围内镜面平面度误差≤0.1μm（满足车载 LiDAR 的激光准直需求）；
碳化硅莫氏硬度高达 9.5（仅次于金刚石），耐磨性是硅的 50 倍以上，可承受长期振动冲击（如 1000g 加速度的冲击测试），使微镜寿命提升至 15 年以上，远超车载要求。
目前，Velodyne、Luminar 等头部 LiDAR 企业已在下一代高分辨率车载 LiDAR 中试点碳化硅 MEMS 微镜，其激光点云精度较硅基方案提升 20%，环境适应性测试通过率提高至 99%。
（2）工业 / 航空航天 MEMS 微镜
工业检测（如半导体晶圆缺陷检测）、航空航天（如星载光谱仪）等场景，对 MEMS 微镜的耐腐蚀性、抗辐射性、极端温度稳定性要求更高：
工业环境中可能存在酸碱气体（如半导体工厂的刻蚀气体），硅基微镜易被腐蚀，导致镜面反射率下降；
航空航天场景中存在宇宙射线辐射，硅基半导体材料易出现 “辐射损伤”，导致微镜驱动电路失效。
碳化硅的优势在此类场景中尤为突出：
碳化硅化学稳定性极强，除氢氟酸外不与任何酸碱反应，可在工业腐蚀环境中保持镜面反射率（≥95%）长期稳定；
碳化硅的禁带宽度（3.26eV，硅为 1.12eV）远大于硅，抗辐射能力是硅的 100 倍以上，可在太空辐射环境中（如近地轨道）稳定工作 10 年以上，无需额外辐射屏蔽设计。
例如，NASA（美国国家航空航天局）在其下一代星载大气探测光谱仪中，采用碳化硅 MEMS 微镜实现激光光束的高精度扫描，其在轨工作温度范围扩展至 - 60℃~180℃，较硅基方案的工作范围（-20℃~85℃）提升 150%。
（3）高频响应 MEMS 微镜（如 AR/VR、高速光通信）
AR/VR 设备的 “视网膜投影”、高速光通信的 “光开关” 等场景，要求 MEMS 微镜具备超高响应速度（扫描频率≥10kHz）和低惯性，以实现流畅的画面或高速的光信号切换。
碳化硅的优势体现在 “轻量化 + 高刚性”：
碳化硅的密度（3.21g/cm³）与硅（2.33g/cm³）接近，但弹性模量（450GPa）是硅（130GPa）的 3.5 倍，即 “相同重量下刚性更高”；
微镜的响应速度与 “刚性 / 惯性比” 正相关：碳化硅微镜可在减小镜面厚度（轻量化，降低惯性）的同时，保持高刚性（避免镜面振动失真），其扫描频率可达 50kHz 以上，是硅基微镜（通常≤20kHz）的 2.5 倍，完美适配 AR/VR 的 “60Hz 以上画面刷新率” 需求。
2、碳化硅在 MEMS 微镜中的核心技术实现路径
碳化硅 MEMS 微镜的制造需解决 “材料加工难” 的问题（碳化硅硬度高，传统刻蚀工艺效率低），目前主流技术路径分为两类：
（1）体硅碳化硅（SiC-on-Si）异质集成工艺
这是当前最成熟的量产方案，核心思路是 “在硅衬底上生长碳化硅薄膜，利用硅的易加工性实现微镜结构，再通过碳化硅薄膜提供性能优势”，步骤如下：
薄膜生长：在 8 英寸硅衬底上通过化学气相沉积（CVD）生长 1-5μm 厚的 4H-SiC 薄膜，确保薄膜与硅衬底的界面结合力（避免高温下脱落）；
图形化与刻蚀：采用 “感应耦合等离子体刻蚀（ICP）” 技术（使用 SF₆/O₂混合气体），在碳化硅薄膜上刻蚀出微镜的镜面图形（精度可达 0.1μm）；
硅衬底释放：通过深反应离子刻蚀（DRIE）刻蚀硅衬底，保留碳化硅薄膜作为镜面和支撑梁结构，最终形成 “碳化硅镜面 + 硅基驱动电极” 的异质集成微镜。
优势：利用成熟的硅基 MEMS 生产线，降低制造成本（较纯碳化硅衬底方案成本低 40%）；劣势：界面存在热应力风险（需优化薄膜生长工艺）。
（2） 纯碳化硅衬底（Bulk SiC）工艺
针对极端环境（如航空航天）的高可靠性需求，采用纯碳化硅衬底直接制造微镜，步骤如下：
衬底制备：使用 6 英寸 4H-SiC 单晶衬底（目前商用最大尺寸），通过机械抛光确保衬底表面粗糙度≤0.5nm（满足镜面反射需求）；
干法刻蚀：采用 “反应离子刻蚀（RIE）+ 金刚石砂轮研磨” 复合工艺，先刻蚀出微镜的支撑梁和驱动结构，再通过精密研磨将镜面部分抛光至镜面级（反射率≥98%）；
金属化与封装：在碳化硅微镜表面蒸镀铝或金薄膜（提升反射率），并与 CMOS 驱动芯片键合封装，形成完整的 MEMS 微镜器件。
优势：无界面热应力，极端环境下可靠性最高；劣势：纯碳化硅衬底成本高（约为硅衬底的 20 倍），加工效率低（刻蚀速率仅为硅的 1/10），目前仅用于高端场景。
3、行业现状与未来趋势
（1）现状：从 “研发” 走向 “量产初期”
技术突破：2023 年，意法半导体（ST）与索尼合作推出首款车用碳化硅 MEMS 微镜样品，已通过车规级认证（AEC-Q100 Grade 0，支持 - 40℃~150℃）；
成本瓶颈：纯碳化硅 MEMS 微镜成本仍较高（单颗价格约$50，硅基微镜约$5），限制了大规模普及，目前主要用于高端车载 LiDAR 和航空航天领域。
（2）未来趋势：“大尺寸化 + 低成本化 + 多功能集成”
衬底大尺寸化：从 6 英寸向 8 英寸碳化硅衬底升级，可使单晶圆产出的微镜数量增加 70%，预计 2025 年 8 英寸碳化硅衬底量产，推动成本下降 30%；
多功能集成：将碳化硅的半导体特性与微镜结构结合，实现 “镜面 + 驱动电路 + 温度传感器” 的单片集成（碳化硅可制作 MOSFET，作为驱动电路），进一步缩小器件体积；
应用扩展：随着成本下降，碳化硅 MEMS 微镜将从车载、航空航天向工业检测、高端 AR/VR 等领域渗透，预计 2030 年全球碳化硅 MEMS 微镜市场规模将突破 10 亿美元。

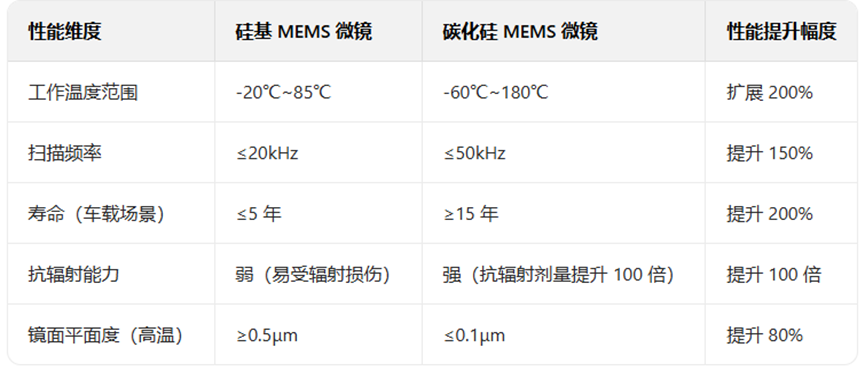

4、总结：碳化硅为 MEMS 微镜带来的 “性能革命”
综上，碳化硅并非简单替代硅基材料，而是通过解决硅基 MEMS 微镜在 “极端环境、高频响应、长寿命” 上的性能短板，打开了 MEMS 微镜在高端领域的应用空间，成为推动激光雷达、航空航天、AR/VR 等产业升级的关键材料。
