初探微软MOSAIC，兼论炬光科技的新机会

照例先说结论：

如果微软真把这东西大规模商用了，那炬光科技真是要赢麻了。。。

正文：

2025年ACM顶会SIGCOMM将在9月8-11日期间举办，目前已经公布了接收的文章。其中，微软研究院团队发表了一篇题为《MOSAIC: Breaking the Optics versus Copper Trade-off with a Wide-and-Slow Architecture and MicroLEDs》的研究论文，该论文提出了一种基于MicroLED技术的光学链路技术。该技术通过架构重构和组件创新，有望打破数据中心网络中铜缆与光学链路的固有权衡，为下一代高带宽、低功耗、高可靠的网络连接提供了可行方案。

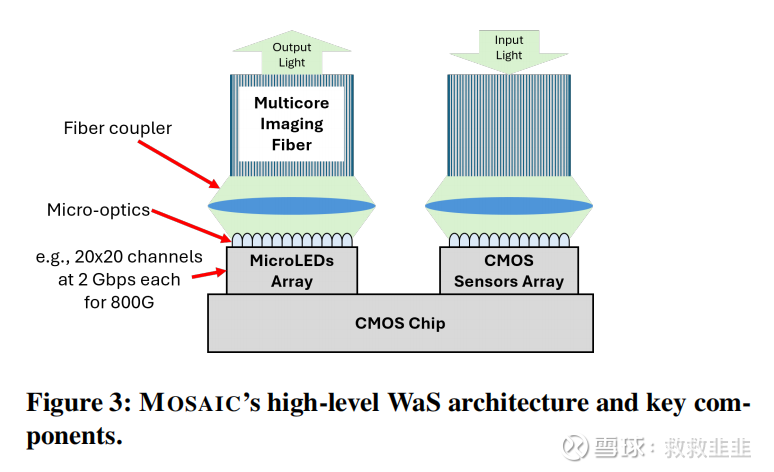

方案具体好在哪我就不详细说（抄）了，总之，MOSAIC最大的特点是采用了新的microLEDs光源方案（相对于主流光通信的激光器作为光源）。从而导致的结果就是论文中的说的，从“窄而快（NaF）”模式，变成“宽而慢（WaS）”架构。具体而言，过去800G的端口，大概就是单通道100G*8通道，1.6T可能是200G*8通道（当然实际通道可能会更多一点，保持冗余）；那么MOSAIC由于光源的不同，单个led的强度很低（因此节能），携带的信息很少，所以就需要几百个通道来实现整体800G的效果。

所以说到这里大家已经明白了，前几天科普OCS的时候已经说过，通道越多→光纤越多→需要的透镜和V型槽越多，这个逻辑仍然是成立的，而且这些光学器件的数量越多，对加工精度的要求也就越高，自然就需要炬光科技的看家本领。

前面这说的是光纤准直器的部分，已经比OCS和CPO交换机中的需求大了n倍。另外还有一个地方值得注意，也即光源的TIR透镜阵列，这是全新的需求。

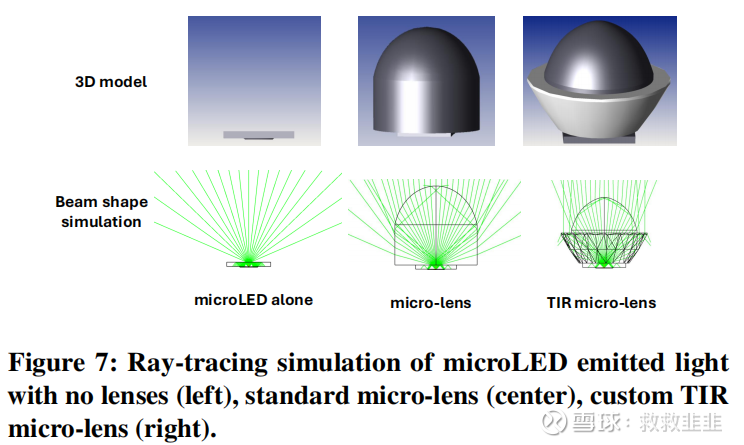

就是上图第二个的箭头指着的东西。这东西干吗用的呢？因为microLEDs为朗伯发射器，光束发散角达±90°，传统微透镜耦合效率低。MOSAIC开发定制全内反射（TIR）微透镜，将光束准直为±12°锥形，耦合效率提升2倍以上，同时抑制通道间串扰。

具体的形态如上图最右侧所示，咳咳，可能这形状有点神奇。不过不重要，大家需要知道的是，这东西也是2D阵列排布的，图中是20*20的阵列，需要的量很大，而且比普通的微透镜加工要求更高！所以，这不就又来到炬光的地盘了吗？

可见微纳光学可探索的世界很大，但是沿途都能看到炬光的驿站，兜兜转转，有炬无患。老刘这大局观、对技术发展趋势的理解，真是牛逼。赚钱的朋友都给老刘磕一个吧。。。

微软的这套新方案算是意外之喜了，不过以炬光的能力，未来这种意外之喜一定会越来越多。

这种架构应该是2023年开始有人提出来的，直到今年微软发了这篇论文，目前市场上还没什么反应，@俯首拜管仲 如果不说，我估计都不会发现这东西（所以选对偶像很重要，人家拜的是管仲，要不人家发财呢）。也许9月的会开完了会有一些讨论吧？希望有机会发酵。。

当然还是得提醒下，光通信领域的新东西很多，但是整体而言，OCS和CPO可能会更快一点，毕竟coherent和lumentum的OCS业务已经产生收入了，英伟达的CPO交换机也马上要量产了。而微软的MOSAIC目前刚弄出来原型机，乐观点预期，明年能进行试点，2027年能商业化量产，这已经是速度很快了，实际上大概率比这个更慢。

不过，我写这个帖子，一方面是和大家一起探讨炬光的新场景，更重要的是再次感叹下，在光的世界里，炬光的价值还远没有被市场认识到。强的不仅是任何一个单款产品，而是世界顶级的微纳光学加工能力呀。

鸣谢@慢跑者397 大佬分享的论文，我在雪球惊讶的时候，人家已经看完论文了。。

$炬光科技(SH688167)$ 老刘加油！
