毛主席说过:“宜将剩勇追穷寇,不可沽名学霸王。”
巴菲特看懂了,说:“天上掉金子时,要拿大桶去接。”
我总结一下:“趁着PCB行业价值被认识、股价火爆的东风,了解一下新的增长点CoWoP封装和mSAP技术,尽力做足眼下的行情,多多赚钱。”

2022年至今PCB概念指数周线图
1)背景和需求
随着海量的集成电路IC、内存、CPU、甚至超大型CPU和AI芯片都要焊接在PCB板子上,有个矛盾越来越激化:集成电路IC的引线太精细了,对应的PCB板子引线则显得太粗糙,它俩没法直接焊到一起。以往采用了间接方式变通,形象地说就是先给芯片“穿”一个大一号的“封套”,封套引线再焊接到PCB板子上。
但随着微电子和AI技术狂飙带来的集成度提高,这样做也越来越成问题,大幅度增加成本就很要命,另外还有两个缺点也不能无视:芯片先过封套再到主板,线路绕远,速度受影响。芯片加封套让电路整体变厚。

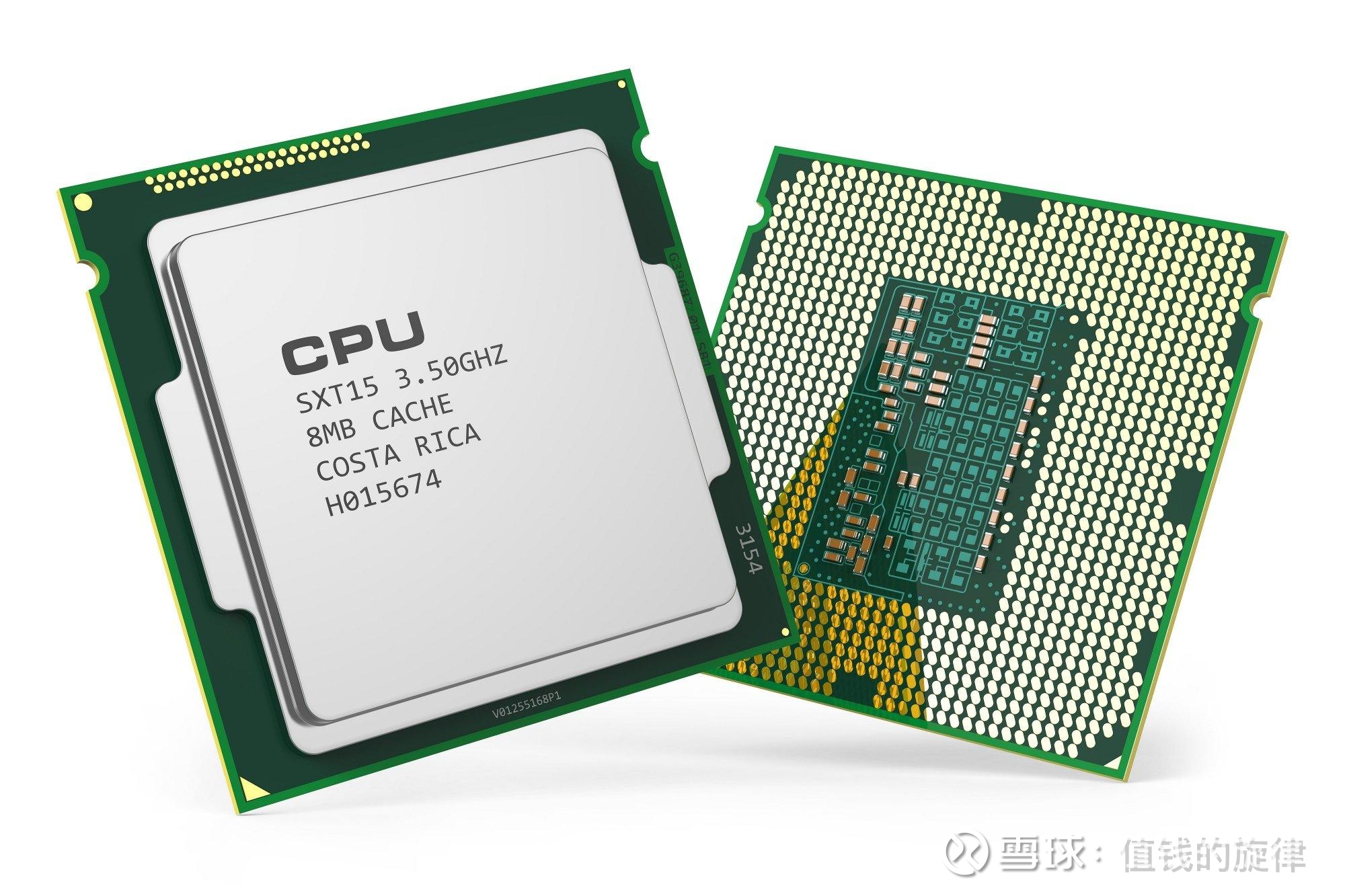

最常见的CPU的PCB载板
于是台积电创新技术登场,就是扔掉中间商封套、用更精细的技术在PCB上刻蚀出更精细的铜线、然后把芯片直接焊上去。

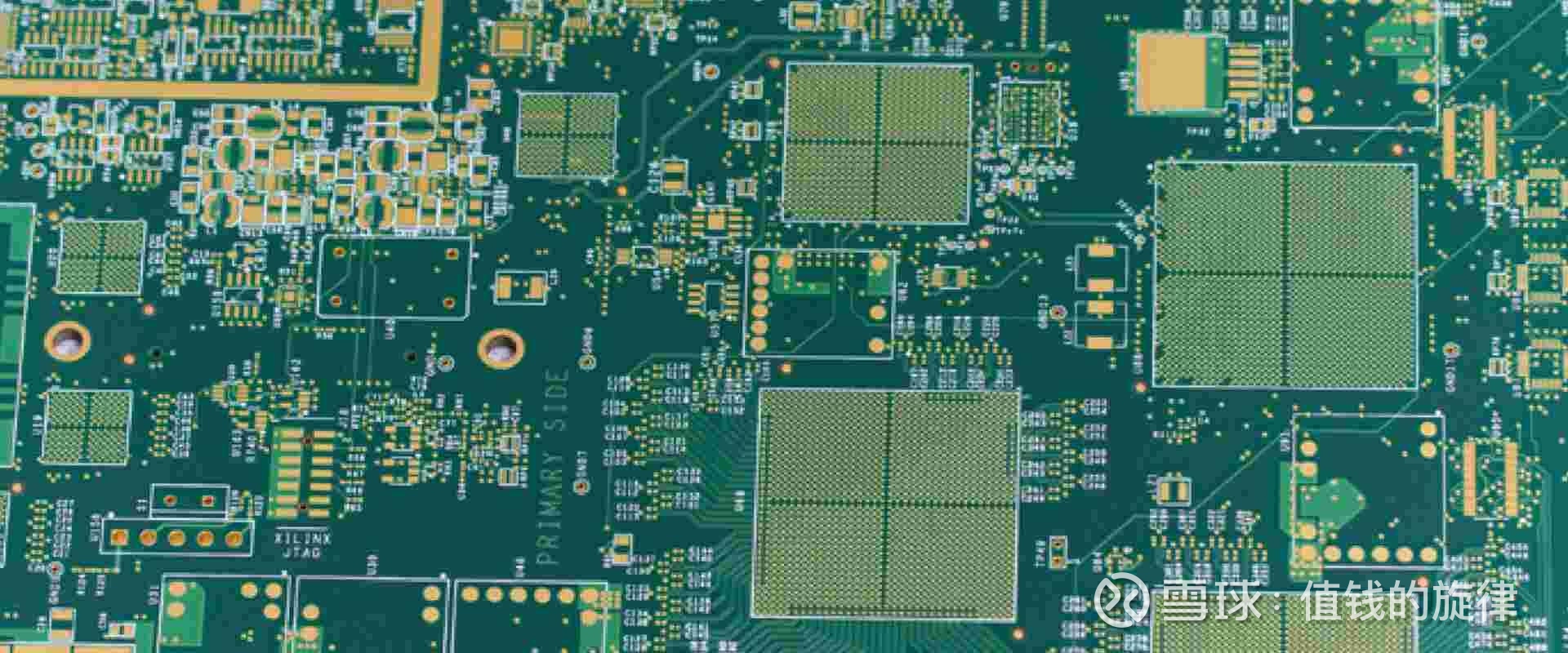

5G通讯模块PCB板
2)解决方案
这就是所谓的“CoWoP”封装方式最通俗直白的解释,而实现该功能的刻蚀技术则被称为“mSAP”,是“改良型半加层制程”的缩写。术语记不住无所谓,因为跟赚钱没啥必然关系,知道有下面的逻辑才更重要。下面来自百度AI:
mSAP(改良型半加成法)是通过在PCB铜层上直接沉积导电材料形成导电路径,而非传统蚀刻工艺,实现更密集的线路布局。该技术可满足射频RF、SiP封装、PMIC等高端领域对微型化、高密度布线的需求,线宽/线距可达15/15微米,支持大批量生产。
还是我用大白话解释吧。传统PCB生成铜连接线的方式是在相对更厚的铜箔(如35微米)上腐蚀掉不需要的铜、剩下的就是所需的导线。而mSAP工艺则是在只有1微米厚的铜涂层上画好所需线路,然后在线路上多次沉积铜,形成连接线。最后轻轻洗掉最开始一微米的铜涂层、得到成品。

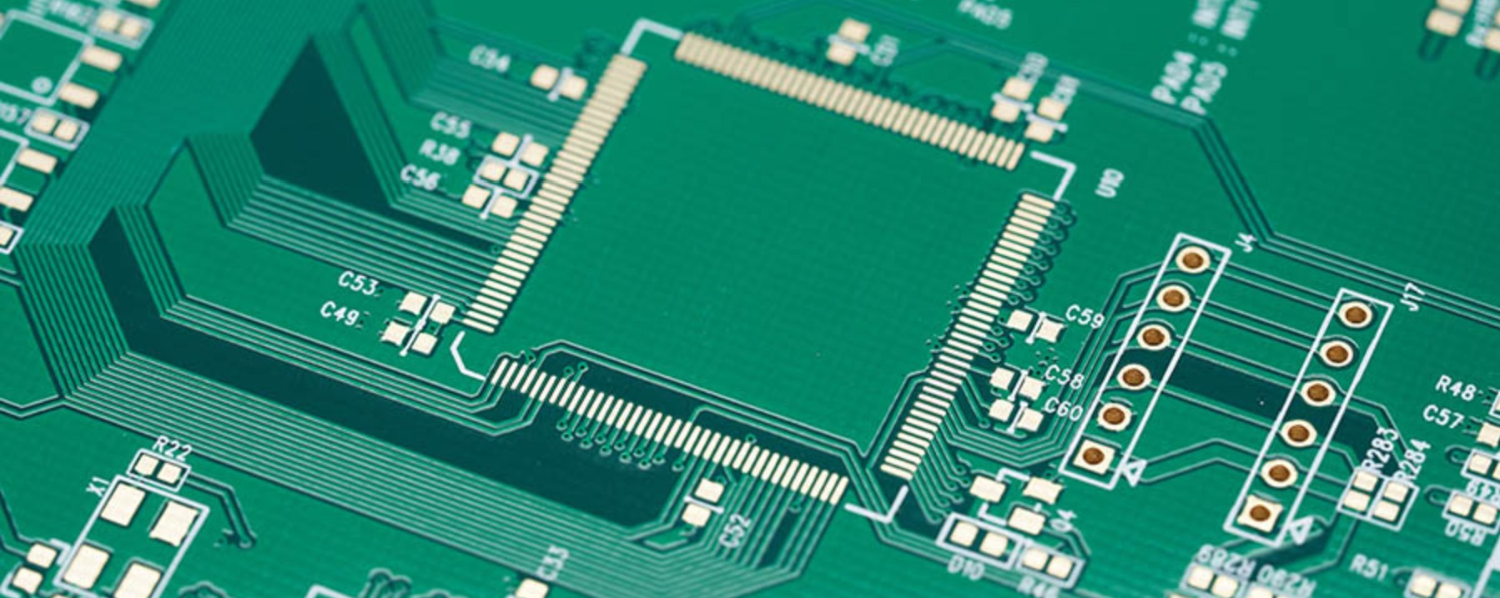

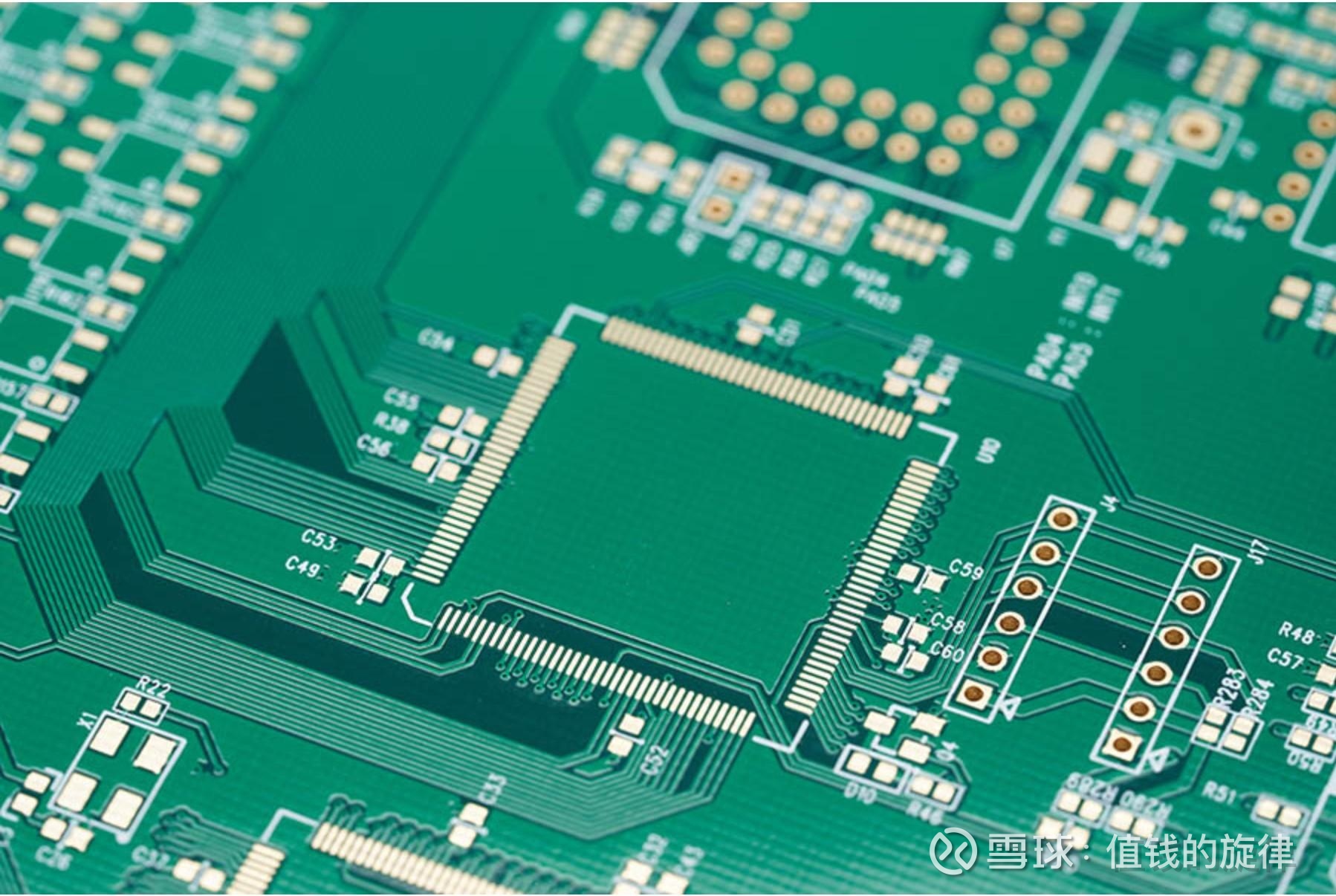

mSAP工艺制造的PCB板子
两种方式的精度天壤之别。前者就像是用高压水枪冲洗土地,留下的一部分不去冲的,就是导线;而后者则是在平地上先画好线,再往线上一层层填土,垫起来的的高埂便是导线。没有划线的地方也不会有铜沉积上去。
两种方式的精度差异有多大呢?传统方式标准线宽/间距可达150微米,最小也要100微米;高密度布线的线宽/间距降至80/100微米。目前量产的高精度制程(如HDI)工艺能实现50微米线宽。而新要求和mSAP工艺中线宽/线距则是15/15微米,很显然已经超过了传统PCB工艺的极限。
了解PCB的朋友有否发现,这部分工艺和IC载板很类似啊?确实如此,IC载板是先将芯片封装在载板上,载板再连接到PCB上、完成安装。而mSAP工艺则是省掉了载板部分,将PCB载板化、芯片都直接贴装在PCB,相当于IC载板成为PCB的一部分。

3)优点和应用场景
搞懂了原理,自然就容易理解新工艺的优点了:
第一,省钱! 去掉了封套和对应流程,整体成本据说能降30%-50%!包括节省的事件,效率当然明显提高了。
第二,更薄! 少了一层,设备(比如未来AR眼镜、新手机手表戒指)能做得更轻薄。
第三,性能提升!信号路径更短了,速度延迟更低,带宽也改善了。
另外,mSAP工艺能显著地降低信号干扰。其中的原因太过专业、就不列出来了,反正结论是反复查实、能够成立的。摘一段业内某企业的观点:
利用mSAP,可以在最小的空间内安装功能强大的电子电路,这对于智能手机等超薄、紧凑型设备来说至关重要。mSAP也是处理未来移动网络所使用的高频信号的理想选择。mSAP印刷电路板结构紧凑,信号路径短,因此在处理高频信号时几乎没有损耗。mSAP系统最近在现代智能手机摄像头的开发中证明了自己的价值。只有高度紧凑的mSAPPCB才能在一个微电子系统中集成多个摄像头。这种彻底的微型化还能降低功耗要求–这对于依赖电池的设备来说是一个极其重要的考虑因素。
所以,诸多好处面前、mSAP工艺极有可能会受到青睐,那么提供该工艺的PCB厂家,以及能为PCB厂家提供新设备的装备制造商都会受到追捧。具体是哪些股票会受益呢?我不能荐股啊,只能是整理和发布企业合法公开的、或者市面上已经广泛流传的信息,说白了也是抄袭为主。如果你要做决策、就需要跟我一样,还得继续查实和交叉验证。

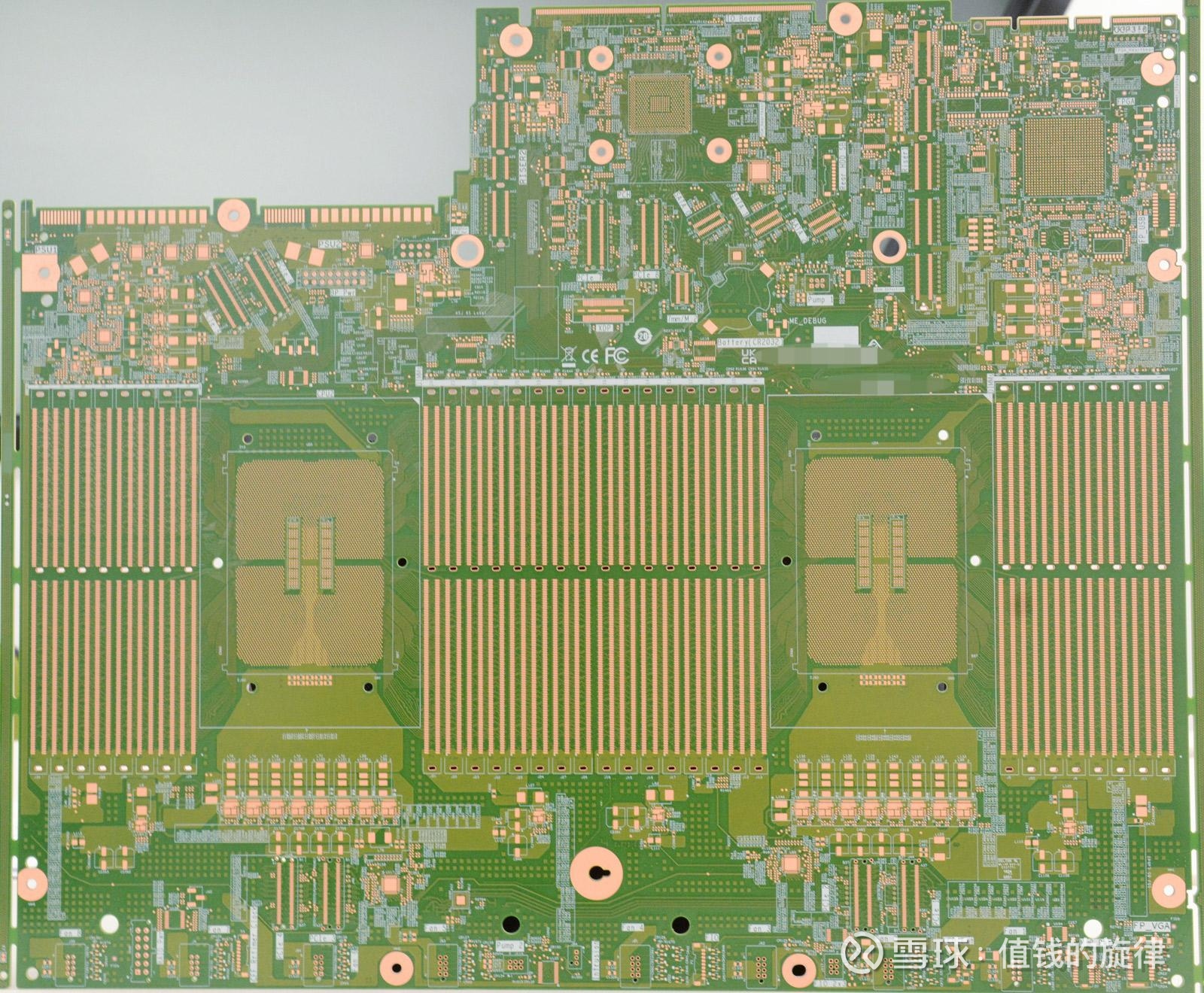

服务器主板PCB

车用PCB
$$鹏鼎控股(SZ002938)$ 鹏鼎控股: “微雕”大师,苹果手机主板核心供应商,技术顶尖(30微米成熟,20微米量产),良率高(85%+),
消费电子龙头$$胜宏科技(SZ300476)$ 胜宏科技: 猛攻高端,新厂专做高阶HDI+mSAP,瞄准英伟达、AMD下代GPU(GB300, MI300),能做更精细的线(15-25微米),良率也不错(80%+)。
$$深南电路(SZ002916)$ 深南电路: 技术扎实,给华为、长电等供货,能做25微米线。
结束语:从2022年开始留意和追捧PCB行业股票至今,一晃四五年了,这期间学到了很多东西,发了多篇文章和视频,投资收益也不错。尤其是去年国产大模型DeepSeek出世,感觉忽然就加速拉动了从服务器到个人终端的全产业链设备热潮。今年PCB股票热炒正是打着人工智能服务器的旗号。细研究会发现这几年里绝大多数事情和题材都是合乎情理、有据可查的,也就是说并非恶炒、瞎炒。个人判断未来PCB行业需求依旧保持高速增长,因为全世界就在进入人工智能和电子化的途中。需求的增量和高端部分依旧来自AI服务器、和个人随身数字设备,设备商一定会把所有已知的电子设备再加上人工智能概念再做一遍(比如像苹果加入AI的手机,以及我一致看好的AI+eSIM加持的手表),以及实践中摸索创造出目前还不知道的、新的电子设备。所以未来会继续严重关注和看好PCB行业。以上均为个人看法,不做投资建议。就到这里吧,以上均为个人观点,不做投资建议。
