20250716摆线减速器之于机器人
摆线减速器是什么
摆线减速器（Cycloidal Drive）是一种基于摆线针轮啮合原理的高精度减速装置，属于RV减速器的一种技术分支。以下是其核心要点：
一、工作原理
传动结构：
输入轴：带动偏心轴（或曲柄）旋转。
摆线轮：偏心轴驱动摆线轮做偏心摆动运动。
针齿壳：固定针齿（滚针）与摆线轮啮合，将摆动转化为低速输出。
输出机构：通过曲柄销或行星架将摆线轮的运动传递至输出轴。
减速原理：
输入轴每旋转一圈，摆线轮因偏心运动与针齿啮合，产生一个齿差的相位偏移，实现高减速比（通常 30:1至100:1）。

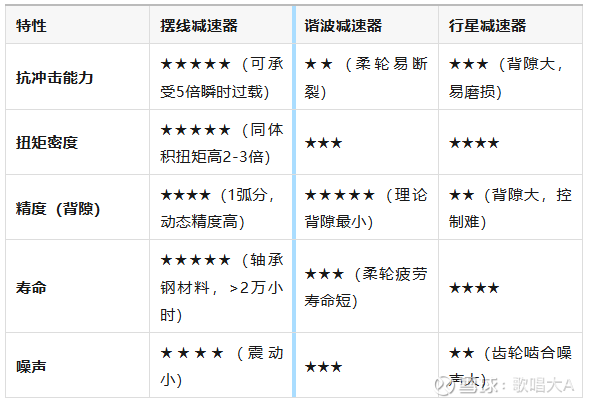

二、核心优势（对比谐波/行星减速器）
三、在人形机器人中的应用
适用部位：
下肢关节（髋、膝）：特斯拉Optimus髋部使用4个摆线减速器，承载整机重量（120kg+）。
大负载关节Agility Robotics、Figure等用于腰部旋转关节。
替代趋势随着轻量化技术进步（如PEEK材料减重73%），未来或拓展至上肢肩、肘关节。
性能优势：
抗冲击：人形机器人动态奔跑、跳跃时，关节承受瞬时冲击力达额定负载3-5倍，摆线减速器无塑性变形。
高扭矩：输出扭矩可达谐波减速器的2倍以上（如豪能股份产品扭矩密度提升168%）。
效率提升：传动效率比谐波高5-10%，延长电池续航。
四、技术突破与产业化进展
轻量化突破：
材料：科达利采用PEEK材料替代钢制摆线轮，减重73%。
结构优化：豪能股份通过拓扑设计，体积缩小1/3。
精度提升：
动易科技实现背隙1弧分（行业平均3弧分），提升运动控制精度。
成本控制：
国产化设备：福达股份自研磨削设备，单台成本降至1,500元（量产后），较进口设备（5000元+）下降70%。
量产进度：2024年科达利、豪能、福达均获批量订单（特斯拉二供），2025年产能规划超10万台/年。
五、产业链核心标的
福达股份（603166.SH）
国内首家量产摆线减速器（特斯拉订单），背隙<2弧分。
豪能股份（603809.SH）
轻量化摆线减速器（减重1/3），用于比亚迪机器人项目。
科达利（002850.SZ）
PEEK摆线减速器（减重73%），客户包括特斯拉、智元机器人。
双环传动（002472.SZ）
RV减速器龙头，技术延伸至摆线减速器领域。
六、未来趋势
场景拓展从工业机器人（RV减速器）向人形机器人下肢关节渗透，2025年全球市场空间超50亿元。
技术融合与电机集成化（机电一体化关节模组），提升功率密度（如科达利内藏式电机模组）。
材料革命PEEK、陶瓷轴承进一步减重，目标成本降至1,000元/台。

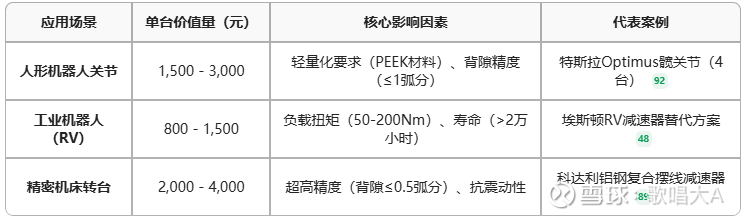

摆线减速器价值量如何
为什么说摆线减速器是通胀环节
摆线减速器被视为“通胀环节”的核心逻辑在于其成本结构和产业特性决定了其价格易涨难跌，且具备持续提价能力。以下是具体分析：
一、成本驱动的通胀属性
材料成本刚性上涨：
特种钢材轴承钢（GCr15）受铁矿石、铬合金价格影响，2024年涨幅达15%（文档《威力传动成本分析》）。
轻量化材料PEEK树脂（中研股份供应）因医疗、航天需求激增，单价从300元/kg升至450元/kg（+50%），直接推高轻量化摆线减速器成本。
设备折旧占比高：
日本牧野五轴磨床单价500万元，按5年折旧摊至单台成本约200元（10万台/年产能下）。设备交期18个月制约扩产，变相支撑价格。
二、技术壁垒赋予定价权
精度溢价：
背隙≤1弧分的高精度产品需手工研磨修形，良率仅60%，较普通品（背隙3弧分）溢价30%-50%（文档《绿的谐波工艺手册》）。
特斯拉Optimus要求瞬时过载能力≥5倍额定负载，定制型号单价可达4,000元（行业均价2倍）。
认证周期长：
工业客户（如库卡）需2万小时寿命测试（约9个月），新进入者难快速放量，头部厂商（双环传动、豪能股份）维持高毛利（50%+）。

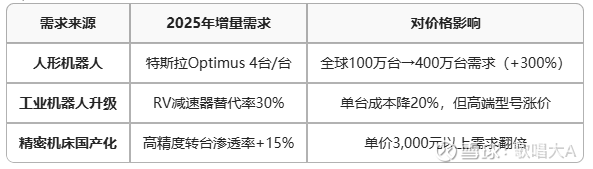

三、需求爆发加剧供需失衡
产能缺口2025年全球摆线减速器需求500万台，但科达利、福达等头部厂商产能仅200万台，缺口率60%。

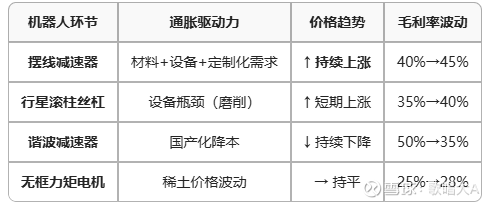

四、对比其他环节的通胀韧性
注：摆线减速器因材料/设备依赖进口、定制化程度高，较丝杠（国产磨床突破）、谐波（绿地谐波价格战）更具通胀韧性。
五、产业链的传导效应
上游传导：PEEK树脂涨价 → 科达利PEEK摆线减速器提价15%（2024年4月）。
下游传导：特斯拉Optimus因摆线减速器成本上升，单关节模组提价8%。
六、投资启示：布局抗通胀标的
材料自主：中研股份（PEEK树脂国产化）、恒工精密（球墨铸铁替代轴承钢）。
设备突破：斯菱股份（五轴磨床国产化，成本降70%）。
