兆驰Mini/Micro LED技术与下一代光互联通信的关系
Micro LED技术与光互联通信的结合，确实是当前半导体和光电领域一个令人兴奋的突破。它不仅仅是显示技术的升级，更是为应对AI时代海量数据传输瓶颈提供了一种全新的“光子引擎”解决方案。

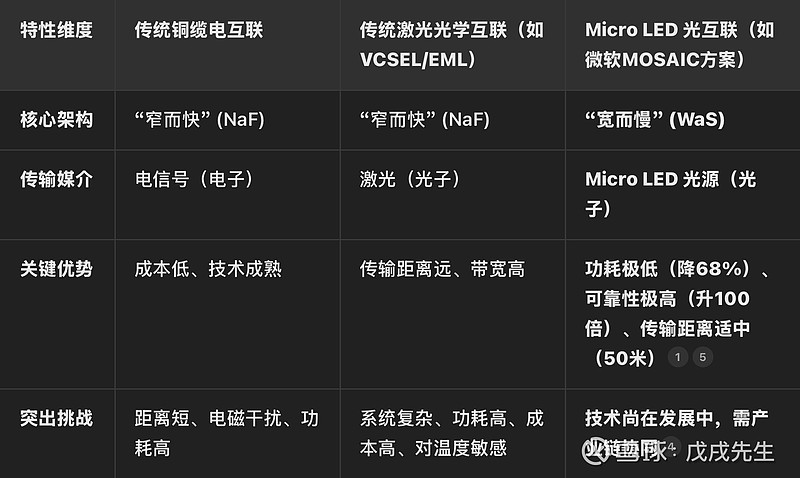

下面这个表格清晰地对比了传统通信方案与新兴Micro LED光互联方案的核心差异。
💡 为什么Micro LED适合光通信？
Micro LED之所以被视为下一代光通信的潜力光源，源于其天然的物理优势与AI数据中心的需求完美契合。
极致低功耗与高可靠性：AI数据中心巨大的电力消耗中，数据传输占了相当比例。Micro LED作为光源，其功耗可比传统激光方案降低高达68%。同时，它对温度不敏感，器件寿命和稳定性远超激光器，可靠性提升可达100倍，这为数据中心7x24小时不间断运行提供了坚实保障。
颠覆性架构：“宽而慢”替代“窄而快”：微软提出的MOSAIC方案是这一理念的代表。它不再追求单个通道的极限速度，而是通过数百甚至数千个低速的Micro LED通道并行传输。这就好比将一条拥堵的8车道高速公路，变成了宽阔、畅通的数百车道国道网，用“数量”换“速度”，最终实现了总带宽的飞跃，同时降低了每个通道的技术难度和功耗。
解决关键瓶颈：这种架构特别适合解决AI服务器集群内部（机架内）50米以内的高速互联需求，恰好弥补了铜缆（距离短）与长距离光通信（成本高）之间的空白地带。
🔬 技术协同与产业动态
LED企业能够快速切入光通信赛道，得益于深厚的技术积累。
技术同源：制造用于显示的Micro LED芯片所必需的外延生长、晶圆级封装和巨量转移等技术，同样适用于制备光通信中需要的高密度、微米级的Micro LED光源阵列。
产业先行者：一些领先的LED企业已经率先布局。例如，兆驰股份利用其LED全产业链能力，开发可适配MOSAIC架构的Micro LED技术，并同时布局光芯片、光器件和光模块。聚灿光电和华灿光电等也均在财报或互动平台表示，已就可见光通信或Micro LED在通信领域的应用进行前瞻性研发。
:rocket: 未来趋势：“非显示”应用反哺“显示”应用
一个更有趣的趋势是，光通信这类“非显示”应用，很可能成为推动Micro LED“显示”应用大规模商用的催化剂。
突破成本瓶颈：Micro LED电视和AR眼镜至今未能普及，最大的障碍就是制造成本高昂，特别是“巨量转移”技术的良率挑战。光通信市场对价格的容忍度远高于消费电子市场。一旦Micro LED在光通信领域实现规模化生产，将有力带动整个产业链的设备投资和技术进步，从而摊薄研发成本，推动制造工艺成熟。
双轮驱动：这将形成一个良性循环：光通信等非显示应用为Micro LED提供了前期商业化落地和资金回流的场景；而规模化生产带来的成本下降和技术成熟，又将加速Micro LED在高端显示领域的渗透，最终实现显示与非显示应用的“双轮驱动”。
