PCB制备涉及200多道工序,核心流程:覆铜板开料→内层制作→层压→钻孔→电镀→外层制作→阻焊→表面处理→成型→检测。
M9覆铜板材料升级:Q布硬度更强、PCB层数更多;传统钻针迎来痛点,如损耗大(200孔/刀)、效率低(频繁停机换刀)。
金刚石钻针优势:硬度大、耐磨性高(1万–2万孔/刀)、效率提升(适合批量生产)、质量高(孔位精度高)。

PCB钻孔设备用于在覆铜板上完成通孔、盲孔、埋孔等工艺,定位精度和孔壁粗糙度直接影响PCB电气可靠性和装配良率。
2.1 作用
(1)层间导体互联:钻出通孔/盲孔,让不同线路层的铜箔导通,保障层间信号传输。
(2)元件安装通道:钻出安装孔,供电子元器件引脚固定;及用于后续工艺的定位孔、散热孔等。
2.2 分类
(1)机械钻孔设备:使用微型钻针,通过高速旋转进行物理切削;技术成熟、成本较低、应用广泛。
(2)激光钻孔设备:利用激光束对材料进行烧蚀气化;无机械应力(基板不开裂、无刀具磨损),适合超小孔加工,如IC载板、HDI板。

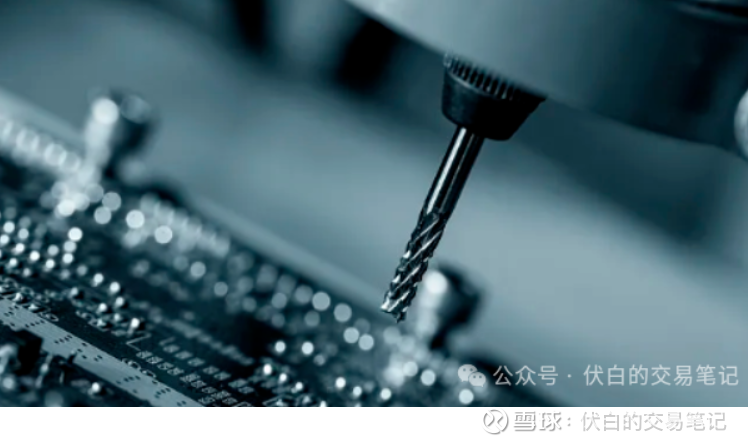

PCB钻针是一种极细的微型刀具,通常由硬质合金制成。
核心要求:高硬度(抵御切削磨损)、良好韧性(避免崩刃)、精准尺寸(控制孔径公差)、低摩擦系数(减少树脂粘连)。
3.1 钨钴硬质合金钻针(WC-Co)
(1)材质:以碳化钨粉末为基体,钴作为粘结相。
(2)优缺点:应用最广、韧性好、抗冲击性强、成本低;但硬度相对有限,耐磨性一般。
3.2 金刚石钻针(PCD)
(1)材质:碳化钨基体+金刚石涂层、或全刚石烧结。
(2)优缺点:硬度和耐磨性极高、孔位精度高,但成本非常高。
目前仍处于验证导入阶段,测试内容包括孔粗、直线度、可靠性、连续钻孔切片检验等。
