MicroLED CPO深度梳理
一、核心观点
MicroLED CPO是AI数据中心光互联的第三条路。
MicroLED在铜缆的短距离高可靠与激光光模块的长距离高功耗之间，找到了功耗降低20倍（30W→1.6W）、传输距离50米、可靠性逼近铜缆的最优解。这项技术打破了Scale-up光互联的最后瓶颈，英伟达CPO规格目标（0.5 Tbps/mm²、<10 FIT、1~2 pJ/bit能耗）与MicroLED技术特性高度契合。
华灿光电、兆驰股份是A股最直接受益标的，GTC 2026（3月17-21日）是关键验证节点。
二、投资逻辑
2.1 技术突破：打破光铜取舍困境
铜缆困境：
当前镀银铜线在1.6T（224G单通道）传输距离仅1米左右。英伟达框式机柜方案中，芯片到芯片传输预算为40dB，扣除芯片封装损耗12-18dB后，留给PCBA、铜线、光传输的预算仅22-28dB。实际测算显示，纯PCB方案损耗达58dB，必须采用overpass方案才能将损耗降至18dB以内。未来向448G/896G迭代时，铜缆传输距离将受到根本性限制。
传统激光光模块困境：
1.6T光模块功耗高达30W，随速率提升功耗持续增加，导致严重散热问题。华为数据显示，光模块每月存在”闪断率”，直接影响可靠性。产业界已开始应对：顶通推出光模块液冷散热方案，新华三交换机引入液冷page，英伟达TH6的800G交换机也上了液冷接口。
MicroLED方案优势：
功耗降低的核心原理：传统激光方案采用8×100G架构（8通道，每通道100G），MicroLED采用400×2G架构（400通道，每通道2G）。MicroLED芯片尺寸可做到10微米甚至5微米，单芯片发光功耗极低，且可在模块内集成20%冗余（800G用460个芯片，1.6T用920个芯片），即使部分芯片失效也能确保总带宽不降。
2.2 英伟达CPO规格目标与MicroLED的契合
英伟达CPO规格目标：
根据TrendForce调查，英伟达已提出硅光子CPO规格目标： - 低能耗：0.5 Tbps/mm² - 高可靠性：<10 FIT（十亿小时低于一次故障率） - 能耗：1~2 pJ/bit
MicroLED实现路径：
MicroLED CPO技术通过整合50微米以下的芯片尺寸与CMOS驱动电路，可实现仅1~2 pJ/bit的能耗，完美契合英伟达目标。以1.6T产品为例，现行光收发模组功耗约30W，采用MicroLED CPO架构后功耗降至1.6W左右，降低近20倍，可大幅改善功效与散热压力。
技术成熟度：
单通道速率已可达6Gbps，能满足800G、1.6T及未来3.2T的迭代需求。该技术无需改变现有交换机设备和标准接口（如OSFP/QSFP），易于融入当前生态。微软MOSAIC项目已验证800G原型，向后兼容PCIe/VSR/MR电气接口，并与NVLink、CXL等新协议兼容。
2.3 产业验证加速
微软MOSAIC项目：
微软研究团队和Azure推出的MOSAIC方案采用WaS架构，每条通道使用MicroLED作为发射器，单通道以2Gbps数据速率运行。800Gbps链路需400个MicroLED，以20×20网格排列；1.6T对应800个芯片。考虑10-20%冗余（ECC和热备通道），实际800G和1.6T光模块对应芯片数量为460和920个。
MicroLED工作电压仅需数百毫伏，比传统激光器低数个数量级。通过直接调制的MicroLED搭配低功耗模拟后端，整体链路功耗相比传统光互连降低最高68%。在ECC和热备通道冗余下，MOSAIC可靠性比现有光链路提升100倍。
产业链进展：
Everything：与台积电合作，已发布产品路线图，表明技术有望在近年内落地
华灿光电：珠海工厂首批样品已交付海外客户，目前在配合客户进行产品优化
兆驰股份：400G/800G送样，1.6T预计26Q1出样；光芯片已成功通过客户验证并处于小批量出货阶段
新相微：与京东方华灿战略合作，聚焦MicroLED光互联与光模块研发生产，所研制光模块功耗降低超50%，微显示产品已实现量产出货

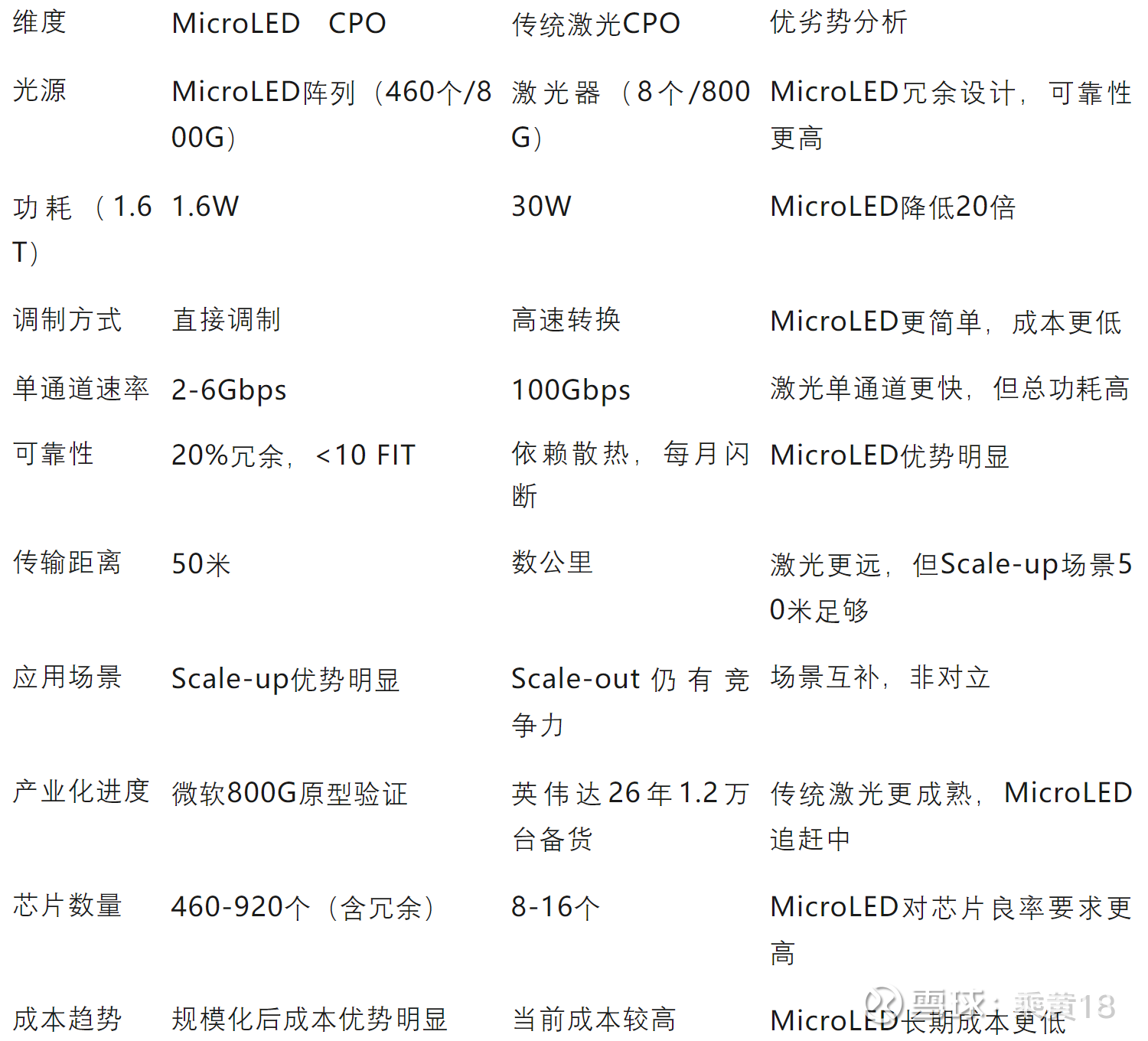

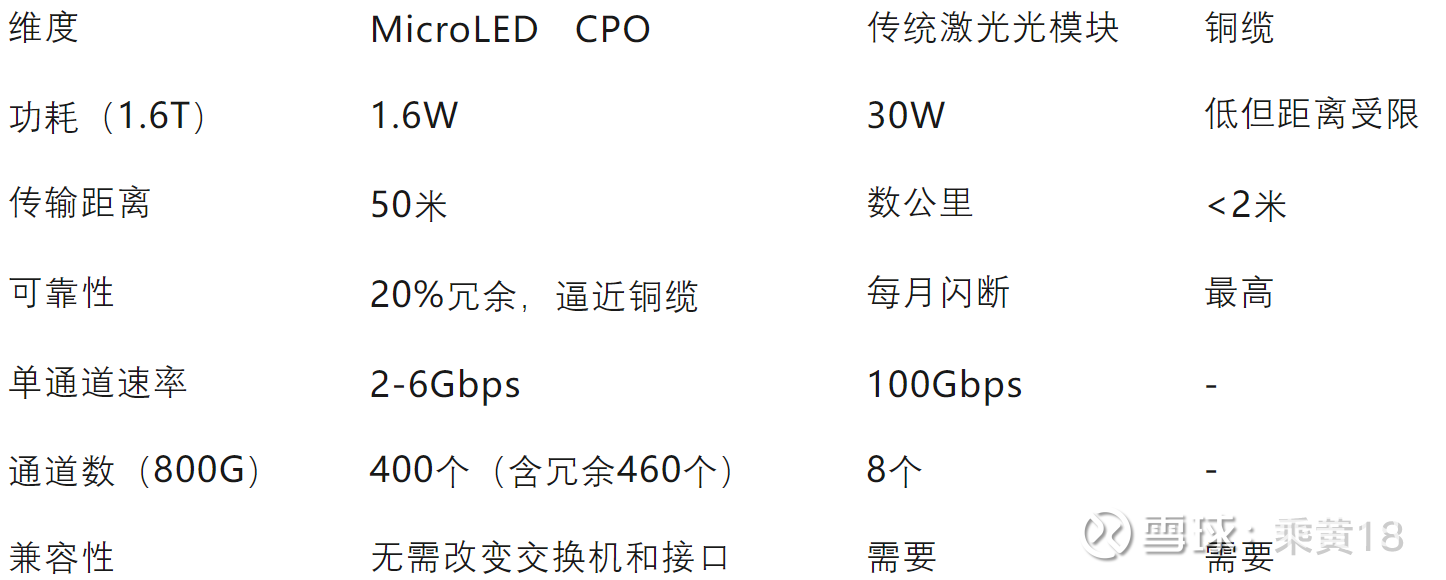

三、MicroLED CPO vs 传统激光CPO对比
关键分歧：
市场空间分配：花旗预测27年CPO交换机总需求20.9万台（Scale-out 4万+Scale-up 16.9万），但MicroLED占比未明确。产业专家判断CPO大规模商用在3.2T时代（约28年），1.6T时代不会普及太快。
技术路线选择：英伟达GTC 2026是否明确支持MicroLED路线？Rubin Ultra Scale-up采用哪种光源方案（MicroLED vs 传统激光 vs 混合方案）？
场景适用性：MicroLED在Scale-up场景优势明显（50米传输距离足够，功耗低），但Scale-out场景传统激光仍有竞争力（需要更长传输距离）。
四、市场空间测算
4.1 光通信市场（华福证券）
假设：1亿副AI眼镜+ 5000万颗光模块
MicroLED光通信市场：100亿元（单颗光模块200元）
对比薄膜铌酸锂：70亿元（单颗光模块140元）
结论：MicroLED在光通信领域更具优势（功耗低、成本低），市场空间更大。
4.2 Scale-up CPO市场（花旗）

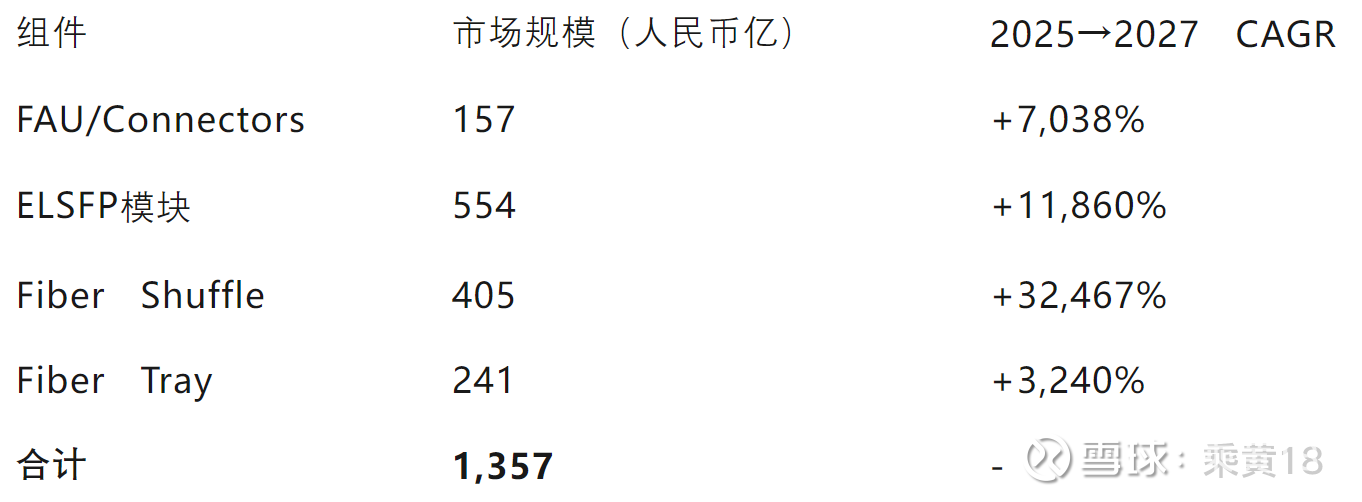

2027E CPO组件TAM（scale-up + scale-out）：
根据花旗2026年2月23日报告，基于Rubin Ultra NVL576架构（13,889个机架 × 60%部署率 = 8,333个scale-up配置机架），等效CPO switch 168,750台：
MicroLED渗透率假设：
假设MicroLED在Scale-up CPO中的渗透率（传统激光CPO仍占据部分市场）：
保守（10%）：136亿元
中性（20%）：271亿元
乐观（30%）：407亿元
4.3 总市场空间（2027-2030）
综合光通信市场（100亿）+ Scale-up CPO市场（136-407亿）：
2027年：236-507亿元（MicroLED CPO起量）
2030年：500-1000亿元（光互联大时代，十倍～二十倍于现有市场）
测算逻辑：
2027年为MicroLED CPO商用元年，渗透率10-30%
2028-2030年随着3.2T时代到来，MicroLED渗透率提升至50%+
Scale-up场景MicroLED优势明显，Scale-out场景传统激光仍有竞争力
长期看MicroLED成本优势显现，市场份额持续提升
五、关键分歧与验证点
5.1 GTC 2026关键验证（3月17-21日）
英伟达是否明确支持MicroLED CPO路线？
Rubin Ultra Scale-up采用哪种光源方案？
-MicroLED vs 传统激光 vs 混合方案（不同距离采用不同方案）
CPO规格目标是否与MicroLED绑定？
-0.5 Tbps/mm²、1~2 pJ/bit能耗是否只有MicroLED能实现？传统激光能否通过改进达到？
5.2 技术路线分歧
MicroLED vs 传统激光CPO：
市场观点：传统激光更成熟，MicroLED是长期方向
我的判断：MicroLED在Scale-up场景优势明显（功耗低20倍、可靠性高100倍），27年开始渗透，28年3.2T时代大规模商用

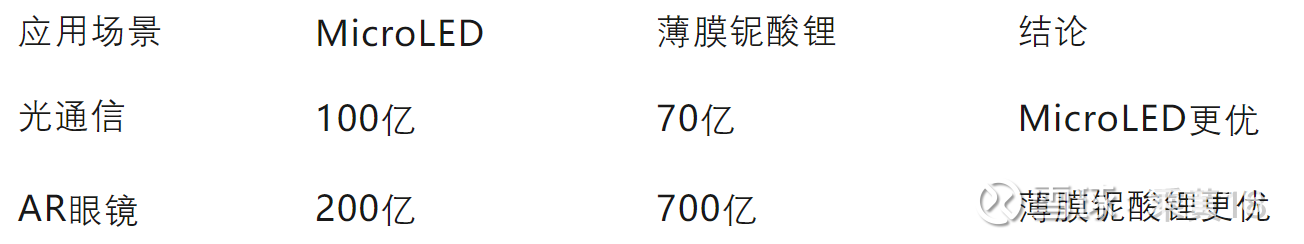

MicroLED vs 薄膜铌酸锂：
结论：场景互补，MicroLED在光通信更优（功耗低、成本低），薄膜铌酸锂在AR眼镜更优（显示效果好）。
5.3 产业化进度风险
芯片良率：800G需460个芯片，1.6T需920个芯片，对良率要求极高（单颗芯片失效率需<0.1%）
多芯光纤制造难度：万芯级光纤制造工艺复杂，长飞是否能满足大规模需求？
系统集成复杂度：460-920个芯片的对准、封装、测试，工艺难度远超传统激光方案
