【AI光模块 光通信】核心稀缺产能 硅光芯片 锗硅工艺
关于 锗硅（SiGe）工艺 和 硅光（Silicon Photonics）工艺 的核心内容、技术细节与产业现状总结如下。这两种工艺是构建高速光互联芯片的 两大核心制造基石，均具有极高的技术门槛和全球稀缺性。

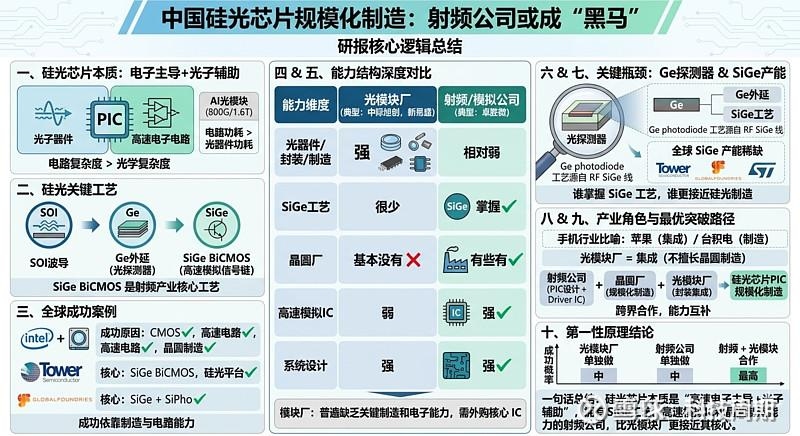

一、核心定义与关系
锗硅（SiGe）工艺：一种用于制造高速、高频半导体器件的 特种工艺。它在硅中掺入锗，以提升载流子迁移率，从而实现优异的射频和模拟性能。
硅光（SiPho）工艺：一种基于 硅和硅基衬底（如SOI），利用 CMOS工艺 在晶圆上集成光器件（如调制器、波导、探测器）和电器件的 新一代集成平台。
核心关系：在硅光技术中，锗硅工艺扮演两个关键角色：作为制造工艺：用于制作硅光芯片配套的 高速电芯片，如驱动芯片（Driver）、跨阻放大器（TIA）、时钟数据恢复芯片（CDR）。作为材料集成：通过 外延生长锗，在硅光芯片上形成核心的 光电探测器（PD），负责将光信号转换为电信号。

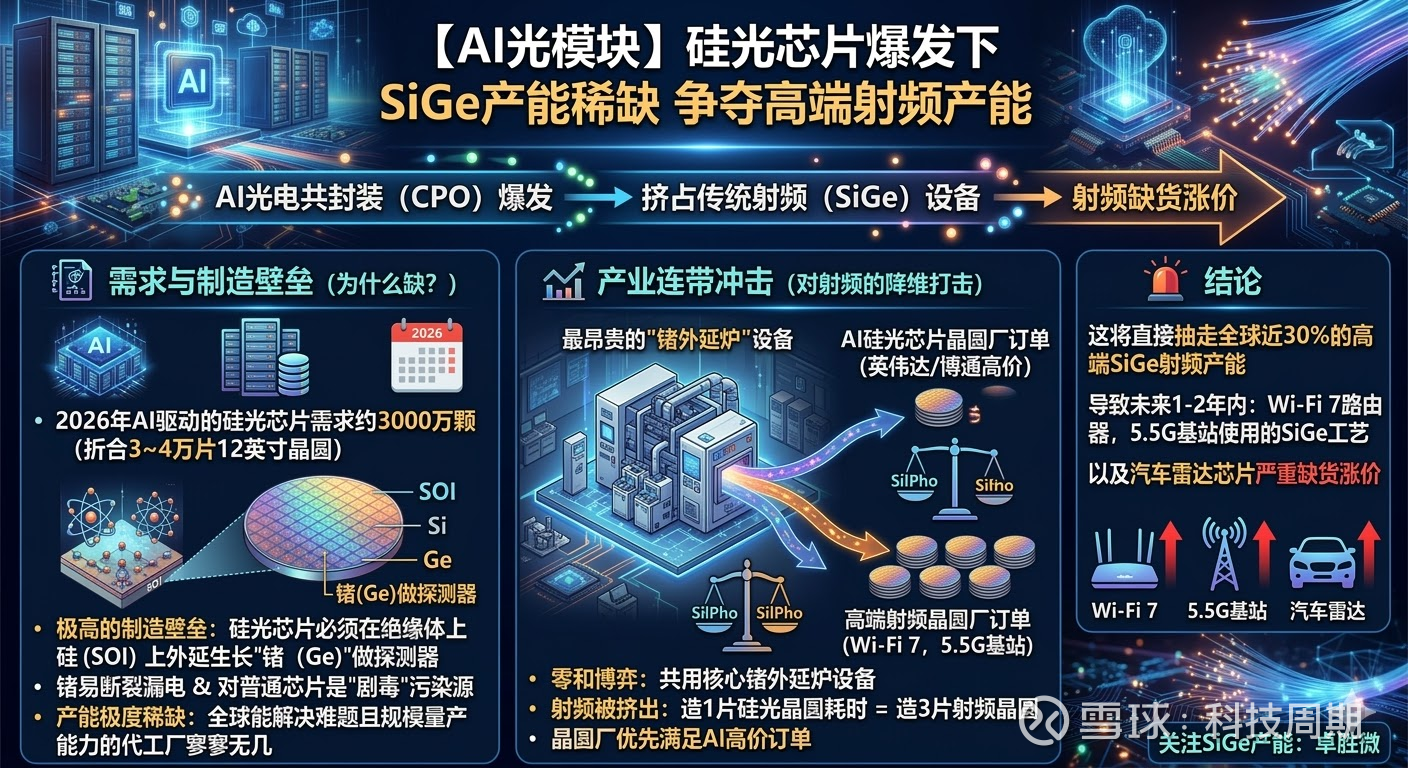

二、锗硅（SiGe）工艺：稀缺的特种工艺
技术特点与应用：
主要用于 射频前端（如手机中的RF SOI、SiGe BiCMOS）、高端CIS（车载、医疗影像）以及 硅光配套电芯片。
与SOI工艺同属于行业内 高端、稀缺的特种工艺。
全球稀缺性：
文档明确指出：“全球能提供相关代工服务的企业不超过十家”。
主要玩家包括 GlobalFoundries (GF)、Tower Semiconductor (Tower)、台积电 (TSMC) 等。
产能与增长：
根据Tower的交流，其锗硅工艺产能预计增长相对平缓，2026年下半年产能预计比2025年第四季度目标增长约33%，远低于同期硅光工艺的超2倍增长。这反映了其产能扩张的谨慎性和技术门槛。
三、硅光（SiPho）工艺：高门槛的集成平台
技术核心与门槛：
工艺基础：主要采用 SOI衬底 作为制造平台。
制造挑战：需要将光学器件与电子器件集成在同一硅基上，涉及 光学、电学、热力学 等多学科交叉，封装和测试是当前主要的良率与成本瓶颈。
工艺代差：文档揭示了不同代工厂的工艺差距。例如，Tower 早期基于 8英寸、180纳米工艺，而 GF 则从 12英寸、90/45纳米工艺 起步。12英寸（300mm）工艺在良率、均匀性上具有显著优势，这种代差直接影响产品性能和成本。
全球代工格局高度集中：
文档多次强调，全球能提供硅光代工服务的企业仅有GF、Tower和TSMC三家。
各家策略不同：GF：工艺领先（12英寸起步），提供标准化PDK，但受地缘政治影响对中国客户支持下降。Tower：工艺相对落后但更灵活，提供定制化服务，积极争取客户，产能增长迅猛。TSMC：布局先进节点，在CPU、CoWoS封装等高端集成领域优势明显。
产能是核心瓶颈：
Tower预计其硅光产能到2026年下半年可比2025年Q4目标 增长2.2倍，但仍指出 “产能不可能无限扩张”。
产能扩张受限于 复杂工艺、设备交期长、合格工程师稀缺 等因素。
四、中国大陆的稀缺性与关键标的
整体稀缺：文档指出，“国内硅光目前来说还没有量产的能力”，与海外存在代差。
卓胜微的独特价值：被反复强调为 “大陆稀缺的Fab产能资源”。其核心稀缺性在于同时拥有 SOI与锗硅两大高端工艺能力，并建有 12寸锗硅产线。这使其成为国内少数可能支撑未来硅光芯片制造的战略平台。
五、总结：工艺稀缺性的产业影响
锗硅工艺 和 硅光工艺 的稀缺性，共同构成了AI光互联产业链的 基础性瓶颈：
技术门槛高：两者都是融合多学科的特种工艺，全球玩家屈指可数。
产能扩张慢：扩产周期长，受设备、人才、材料多重制约，无法快速响应爆发的AI需求。
战略价值凸显：拥有或能获取这些稀缺工艺产能的公司（如光模块龙头依赖Tower/GF代工，卓胜微自有产线）在产业链中具备更强的议价能力和安全壁垒。
关注 掌控稀缺工艺平台的厂商（如卓胜微）和 深度绑定全球稀缺代工资源的模块龙头（如中际旭创）。工艺的稀缺性是其长期价值和盈利护城河的重要来源。
