东山精密调研纪要附图，拒绝长文多屏↓
收购黄埔军校索尔斯→东方Lumentum
重大卡位锁单：Go2亿颗，Am1.3亿颗
业绩预测：
25年20亿（24Q4Led优化减值一次性计损7.7亿，25Q4索尔斯入表）
25年索尔斯60*0.18=10.8亿
26年东山毛估估：
①原主业保持25年20亿
②索尔斯160*0.20=32
①+②20+32=52，55亿可以想。
毛市值：
光模块+pcb给多少？30倍？（易中26年200-250亿有30）
光芯片eml给多少？50倍？（源杰10亿有100）
20*30+32*50=2200，中间价40PS
这个毛估估，没算以下溢价：
①800G/1.6T大出货
②PCB也有可能捆绑多销售
③XAi大合作，今天老马又大画饼了

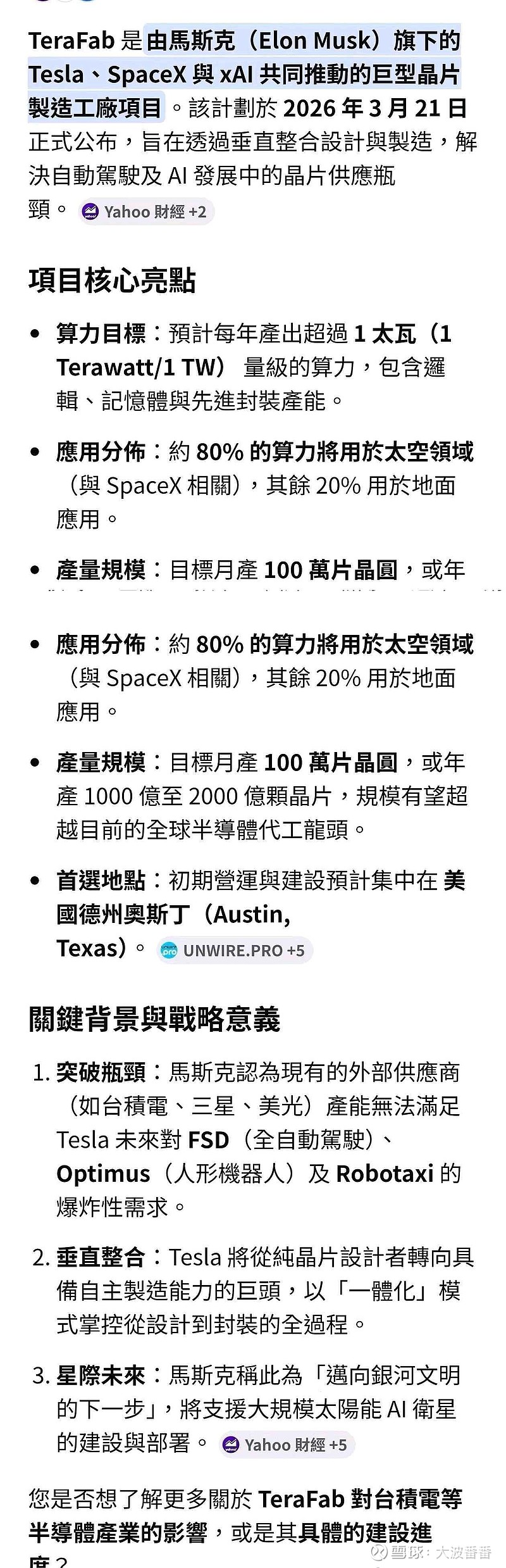

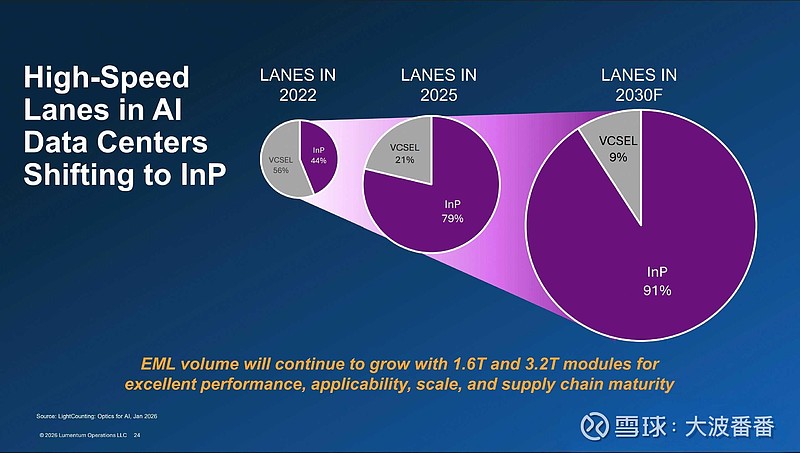

④Go2/Am1.3大锁单eml，这是今明两年核心关键
⑤东方老馒头，毕竟eml太香了
今天市值2125，巧了哈，至少说明这个价不贵
我同意看好又一次成功收购大发展。
想想新易盛23年6亿，今年100亿，明年200亿
光芯片可是比光模块更好的生意，以前他不外卖，现在大放量放开卖那预期差就有了。
源杰能10亿不？给100倍1000亿了，鸡狗看的可不止哦。
一切慢慢看，饼大，执行力也要有！

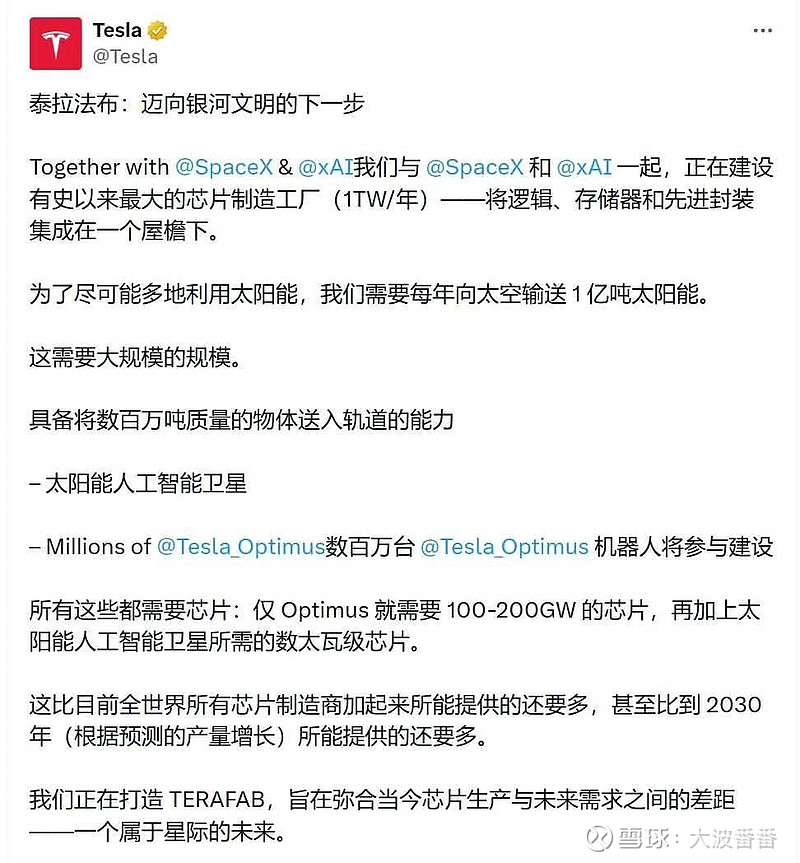

马斯克执行力地球村最高
麦格米特前年董事长吹的够呛
一一一一一一一一一一一一一一一一
【CPO专家交流-光引擎及共封装良率情况及关键卡点，后续节奏，GTC大会更新】（专业的自己验证真伪）
Q&A
一，台积电CPO封装过程中，PIC与EIC合封环节的良率情况？所用关键设备及其采购情况？
在CPO封装流程中，PIC（光子集成电路）与EIC（电子集成电路）的合封是良率较低的环节之一。PIC与EIC的合封包括六个主要步骤，其中影响良率的主要是在EIC中植入光学元件，这一步要求光路与电路实现极其精准的对位，确保光信号与电信号能够协同工作， 确保光能和电能的传输没有信号异常或衰减。 目前台积电采用德国FiconTEC的光耦合设备来执行此步骤，该设备用于将光引擎封装中 的光子与电子进行精确对位。台积电已在约一至两个月前向FiconTEC下了订单。
二，PIC与EIC合封所使用的FiconTEC自动化耦合设备，其单台价值量、产能对应关系以及台积电的采购规模是怎样的？
FiconTEC自动化耦合设备的单台价值量预估在100万至200万美元之间，但具体价格会因采购量等因素签订特殊合同而有所浮动。
目前，由于良率尚不稳定，难以精确计算单台设备的稳定产能。台积电当前单月规划PIC晶圆产能约3,000片，大多数情况下每片切20-30颗，假设按照25颗测算，即每月7.5万颗 光引擎。初步已下单采购了几十台FiconTEC设备。该设备的交付周期（lead time）约为 5至7个月，预计在2026年7月至8月左右大量设备才能准备就绪，届时良率的提升情况将 更为明朗。如果良率无法按计划提升，为满足每月约7.5万颗光引擎（按每片晶圆切割25 颗计算）的产出目标，台积电可能需要采购更多设备。
三，在完成光引擎（PIC与EIC合封）后，下一步与ASIC进行合封的良率水平如何？该步骤所使用的测试设备及其价值量是怎样的？
光引擎与ASIC的合封环节良率相对较高。
此步骤完成后，会使用专门的CPO测试设备，该设备由泰瑞达的V93K测试平台与 FiconTEC的探针台整合而成。这套整合测试方案的价值量大约在50万至70万美元之间，对外的报价可能会达到100万美元。
四，关于泰瑞达V93K与FiconTEC整合的CPO测试设备，台积电的采购规模如何？AMD方面是否有相应的采购计划和项目进展？
台积电是自行采购该测试设备，第一批订单规模预计在20至30台。如果后续良率提升不 及预期，为加强测试环节，短期内可能会增加采购量。
AMD方面也计划采用该设备，并以委托模式提供给合作的封装厂。预计在未来两个月内将与AMD正式启动该项目。
五，从光引擎与ASIC合封到最终FAU对接的完整后端工序，目前的整体良率表现如何？
目前后端工序尚未进入正式量产，样品数量不足，因此良率数据仅为初步参考。当前考虑 样品阶段后，整体良率非常低。
六，对于外包封装厂而言，预计何时能够实现规模化量产？
台积电与NVIDIA给出的量产目标时间是2027年第一季度，台积电量产良率成熟后才会考虑外包产能。从实际情况看，考虑到厂房、设备进驻、工程调试以及技术学习曲线（需要台积电派遣约20-30名工程师进行技术传授和建立BKM），外包封装厂实现具体的产能爬坡（ramp up）预计要到2027年第二季度，可能在5-6月，甚至推迟至7月。
七，目前业内讨论的80美元cpo颗粒报价具体包含哪些部分？当前样品阶段的实际报价与这个目标价的差距有多大？
80美元的报价是一个客户设定的目标价，它包含了PIC与EIC合封、ASIC控制器以及散热片的成本，但不包括FAU光纤阵列部分。这个价格是基于未来大规模量产、良率稳定且具备经济规模的预期，在未来三年内几乎不可能实现。当前由于整体良率极低，产线仍处于实验性质，单颗工程样品的报价高达300美元。通常量产价格可以看作是样品价格的一半左右，但即便如此，也远高于80美元的目标。
八，台积电在CPO封装业务上是否接受由其他厂商生产的PIC（光子集成电路）进行合封？如果不接受，其他PIC生产商应如何完成其产品的合封流程？
台积电的PIC解决方案基于其自身擅长的硅基技术，并且会使用其自有的COUPE（Chipon-Wafer-on-Substrate-on-PCB-like-material）平台来发展CPO。因此，台积电不会接受其他厂商生产的PIC进行合封。对于其他PIC厂商，例如Tower Semiconductor，若要进行CPO相关的IC合封，可以选择与其他封装厂合作。市场上提供此类服务的厂商包括中国大陆公司，以及台湾的联钧、旺矽和上诠等公司。
九，在近期的GTC/OFC大会上，关于CPO技术有哪些值得关注的更新或观点？
GTC/OFC大会传递出的信息表明，CPO技术尚未达到完全成熟的阶段。这一观点与博通和Marvell此前的看法不谋而合，即CPO光引擎目前还无法实现非常成熟的商业化应用。
因此，在未来两年内，NPO或传统光模块仍将是市场的主流选择。尽管如此，英伟达仍在积极推动CPO的实现，并已联合台积电及全球供应链（包括美国、德国、台湾和中国大陆的企业）共同投入研发。
十，在CPO时代，光耦和设备和cpo测试设备，其潜在的市场规模和发展曲线如何？
预计在CPO时代，设备整体市场价值量有望达到20亿至30亿美元。这一市场规模的成长曲线预计将在2028至2029年间达到峰值。在当前至2027年期间，市场规模尚不会达到这一量级，预计仅为数亿美元的水平。
十一，近期博通对CPO（共封装光学）技术的态度似乎从积极转向保守，其背后的核心原因是什么？
与供应链资源分配密切相关。目前，台积电将其绝大部分精力和优质产能资源优先分配给了NVIDIA，并为此签订了长期供货与投资合约。这导致博通在台积电处无法获得足够的 产能承诺和工程资源支持，尤其是在CPO发展的关键环节（如PCIe等）。由于失去了最主要晶圆代工厂的强力支持，博通对CPO前景的看法变得相对消极。

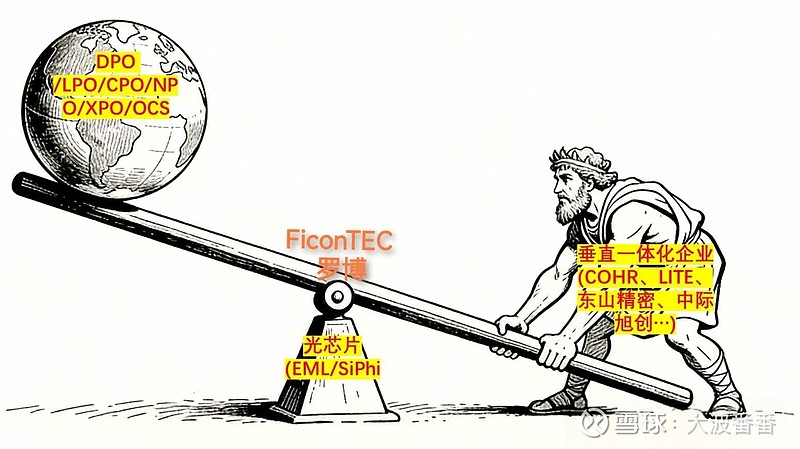

一一一一一测算ficontec一一一一
28-29年峰值20-30亿美元，26-27年数美元水平。
光耦合设备→ficontec独家，100-200万美元（良率低，增采购大）
光测试设备→泰瑞达+ficontec合成平台，50-100万美元（良率高，增采购少）
推算ficontec占总价值量60%，以峰值中位数25亿美元，ficontec占15亿，折合人民币100亿营收。
仅台积电一家100亿营收预期，PS给20/30/40/50？
