为什么钴酸锂电池是消费电子产品的首选
$华友钴业(SH603799)$ $珠海冠宇(SH688772)$ $厦钨新能(SH688778)$
核心观点摘要
钴酸锂（LCO）与三元电池（NCM）在能量密度上的竞争呈现出“体积 vs 重量”的错位优势。钴酸锂凭借极高的压实密度（3.6-4.2 g/cm³）和高电压特性（4.48V+），在体积能量密度（Wh/L）上占据绝对统治地位，是空间受限的消费电子（3C）领域的首选。三元电池则通过提高镍含量（如NCM811/9系），在质量能量密度（Wh/kg）上表现更优（可达300Wh/kg以上），更适合对续航和重量敏感的新能源汽车（EV）领域。
一、 钴酸锂与三元电池核心性能指标对比

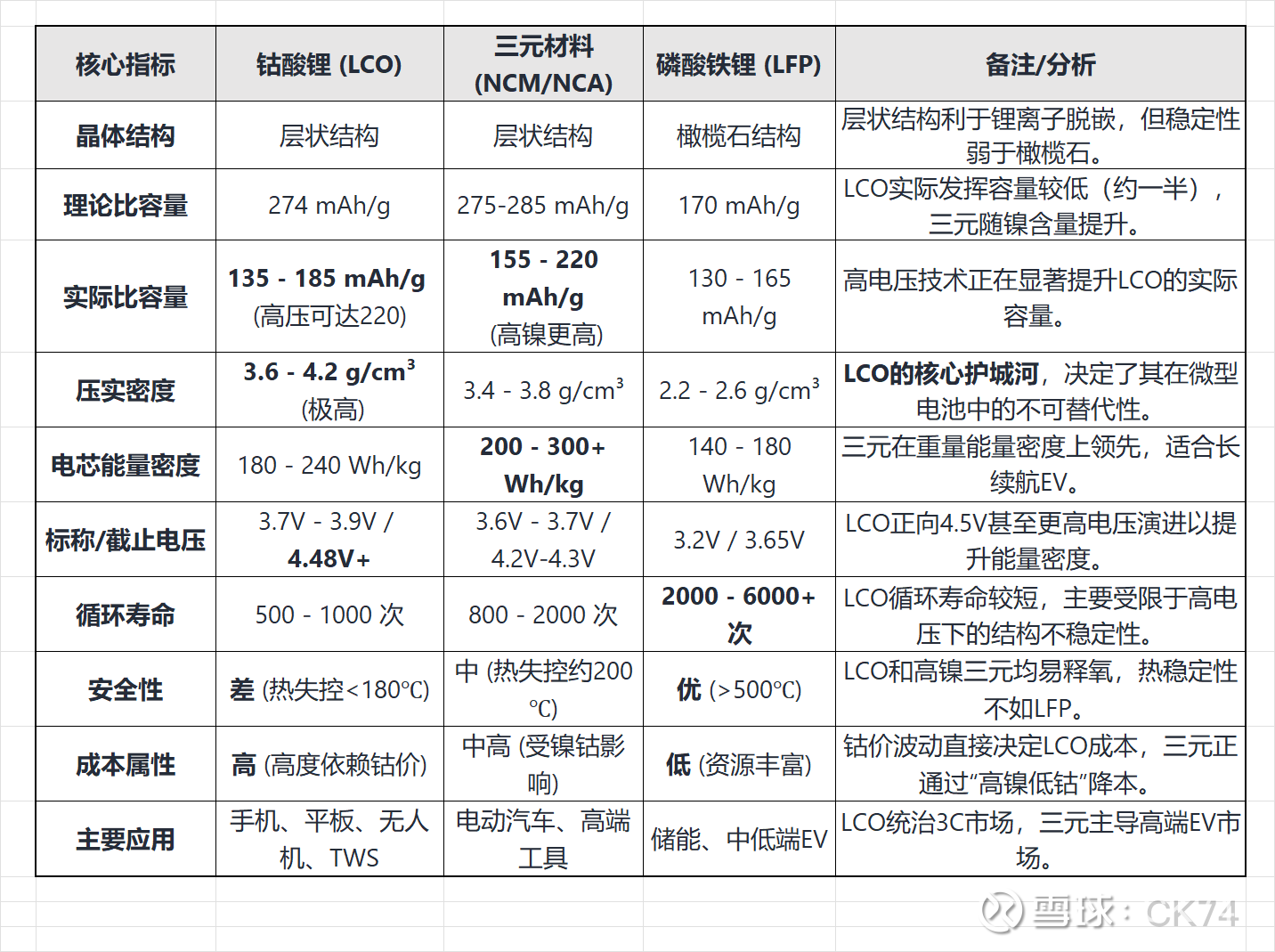

下表详细对比了钴酸锂、三元材料（以主流NCM为例）及磷酸铁锂的关键技术指标。数据表明，钴酸锂在压实密度和体积效率上具有显著优势，而三元材料在比容量上限和成本潜力上更具弹性。
二、 能量密度深度解析：体积与重量的博弈
在分析能量密度时，必须区分质量能量密度（Wh/kg）和体积能量密度（Wh/L），这是理解钴酸锂和三元材料市场分化的关键。
1. 压实密度：钴酸锂的绝对优势
压实密度是指在压片过程中，正极材料能被压缩到的密度极限。
钴酸锂 (LCO)：由于其材料多为大单晶颗粒，形貌规整，极易压实。其压实密度可达 4.0-4.2 g/cm³，远高于三元材料（3.4-3.7 g/cm³）和磷酸铁锂（2.2-2.5 g/cm³）。
商业逻辑：在手机、智能穿戴等设备中，电池仓空间是固定的（体积受限）。更高的压实密度意味着在同样体积内能填充更多的活性物质，从而提供更高的电量。因此，尽管三元材料的克容量（mAh/g）可能更高，但在单位体积内，钴酸锂往往能提供更高的能量。
2. 电压平台：LCO的进化路径
提升电压是钴酸锂提升能量密度的核心手段。
技术演进：传统钴酸锂截止电压为4.2V。近年来，通过掺杂（如镁、铝、钛）和包覆技术，商业化LCO的电压已提升至 4.45V、4.48V 甚至向 4.55V 迈进。
能量密度增益：电压每提升，不仅输出电压增加，脱出的锂离子数量也增加。例如，将Ni6系三元材料电压从4.25V提至4.4V，能量密度可提升约10%。高电压钴酸锂的体积能量密度已突破 700 Wh/L 甚至更高，这是其在高端手机中难以被替代的原因。
3. 三元材料的“高镍化”突围
三元材料通过调整镍（Ni）、钴（Co）、锰（Mn）/铝（Al）的比例来提升能量密度。
镍的作用：镍是活性物质，含量越高，比容量越高。从NCM523到NCM811再到NCM9系，镍含量提升使得实际比容量从160 mAh/g提升至220 mAh/g以上。
密度短板：三元材料通常由纳米级一次颗粒团聚成二次球颗粒，颗粒内部和颗粒之间存在大量空隙，导致其真密度和压实密度天然低于钴酸锂。这使得三元电池虽然“轻”（Wh/kg高），但相对“虚”（Wh/L不如LCO）。
三、 成本构成与安全性对能量密度的制约
能量密度的提升往往伴随着成本和安全性的权衡。
1. 成本结构分析
钴酸锂 (LCO)：属于典型的“资源约束型”材料。钴元素价格昂贵且波动剧烈，占正极成本比例极高。由于LCO中钴摩尔占比为100%（相对于三元的10%-30%），其成本极难通过技术手段大幅降低，这限制了其在对成本敏感的大型电池（如EV）中的应用。
三元材料 (NCM)：通过“高镍低钴”策略，一方面提升能量密度，另一方面降低昂贵的钴用量（如NCM811钴含量仅为10%），从而在提升性能的同时尝试控制成本。
2. 安全性与能量密度的“跷跷板”
热失控风险：
钴酸锂：热稳定性差，在高温或过充下容易分解释放氧气，引发热失控。其热分解温度通常低于180℃，且反应剧烈。为了保证安全性，LCO电池通常需要复杂的电池管理系统（BMS）和物理保护，这在一定程度上抵消了其能量密度优势。
三元材料：随着镍含量的升高（能量密度提升），其热稳定性呈下降趋势。高镍三元（如NCM811）的热峰值温度和放热量接近钴酸锂，安全性挑战巨大，需要配合高安全性的隔膜和电解液。
结构稳定性：LCO在高电压（>4.5V）下会发生不可逆相变，导致容量衰减和内阻增加。这是目前限制其能量密度进一步大幅提升的主要瓶颈。
四、 结论与市场展望
1. 钴酸锂 (LCO)： 将继续统治消费电子（3C）市场。
在手机、平板、TWS耳机等对体积能量密度要求极高且对成本相对不敏感的领域，钴酸锂的高压实密度和高电压特性使其地位稳固。未来的发展方向是进一步提高电压（至4.5V+）和改善高电压下的循环稳定性。
2. 三元材料 (NCM/NCA)： 是高性能电动汽车的主流选择。
在动力电池领域，三元材料凭借更高的质量能量密度（续航里程优势）和相对LCO更低的成本，是中高端车型的首选。随着固态电池技术的发展，高镍三元甚至富锂锰基材料有望进一步突破350 Wh/kg的能量密度天花板。
3. 替代风险提示：
虽然LCO在3C领域地位稳固，但掺杂技术（如在LCO中掺杂少量三元或在三元中应用单晶技术提升压实密度）正在模糊两者的界限。此外，折叠屏手机等新型形态对电池的柔性和超薄化提出了新要求，这可能为软包三元电池提供部分切入机会，但总体上LCO的体积优势依然是核心壁垒。
