硅电容简介
CK74
· 上海
作为一种基于半导体工艺制造的高性能无源器件，硅电容（Silicon Capacitor）正随着AI算力、先进封装和高频通信的需求爆发而迎来“超级周期”。

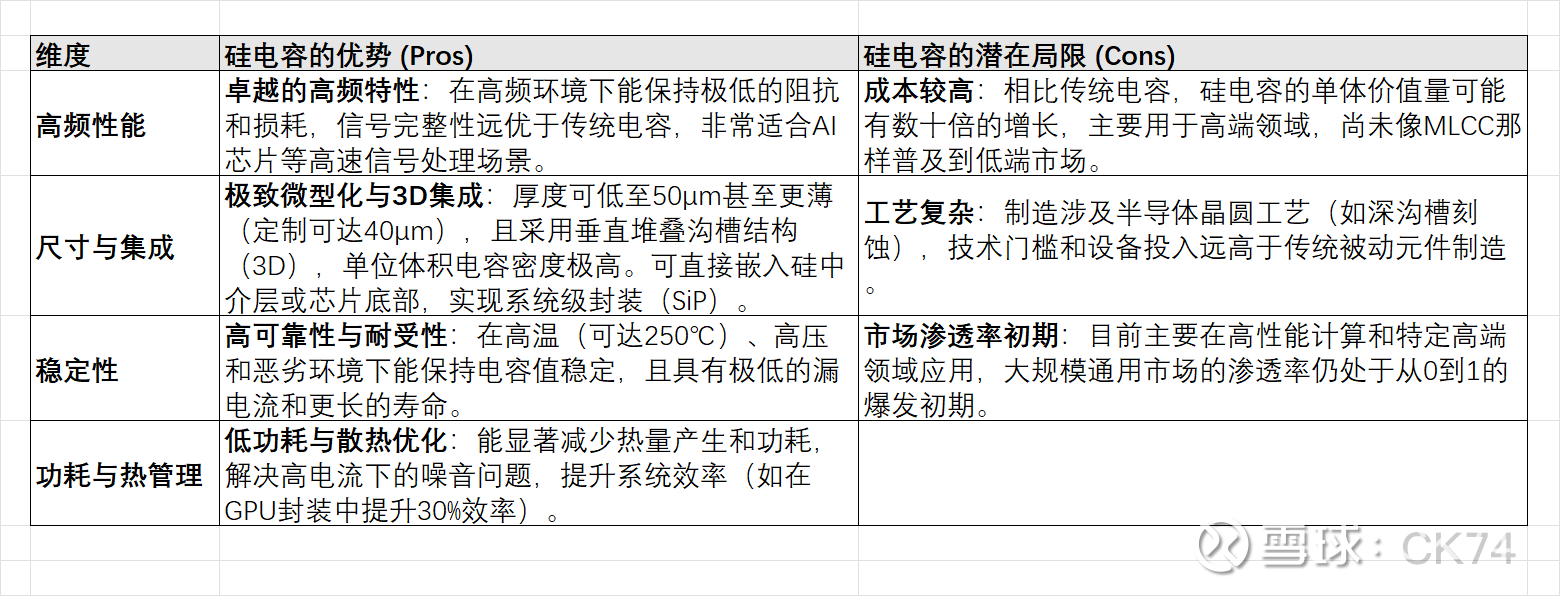

1. 硅电容的优缺点分析
硅电容采用硅化合物作为介电质，与采用陶瓷材料的传统多层陶瓷电容（MLCC）相比，在性能上具有显著差异。
2. 主要应用场景
硅电容的应用正从特种领域向高性能民用领域快速扩展，核心驱动力来自AI算力和高速通信。
AI与高性能计算 (HPC)：这是目前最核心的增量市场。硅电容被广泛应用于AI GPU的2.5D/3D封装（如CoWoS）中，直接贴合在硅中介层或CPU/GPU底部。它能解决高电流下的电源噪声问题，确保信号完整性，是AI芯片的“核心组件”。
光通信与高速光模块：受益于AI算力对800G等高速光模块的需求驱动，硅电容因其宽频和高密度特性，被用于光模块中以满足严苛的尺寸和性能要求。
移动终端与消费电子：在高端智能手机、PC及可穿戴设备中，硅电容因其超薄尺寸（<50µm）和高性能，被用于处理器去耦和电源管理，以节省空间并提升性能。
汽车电子与医疗：利用其耐高温（250℃）和高可靠性，应用于汽车电子（如自动驾驶系统）以及植入式医疗设备等恶劣或高精密环境。
3. 目前主要生产厂商
全球硅电容市场呈现出“国际巨头领跑，国内企业加速追赶”的格局。

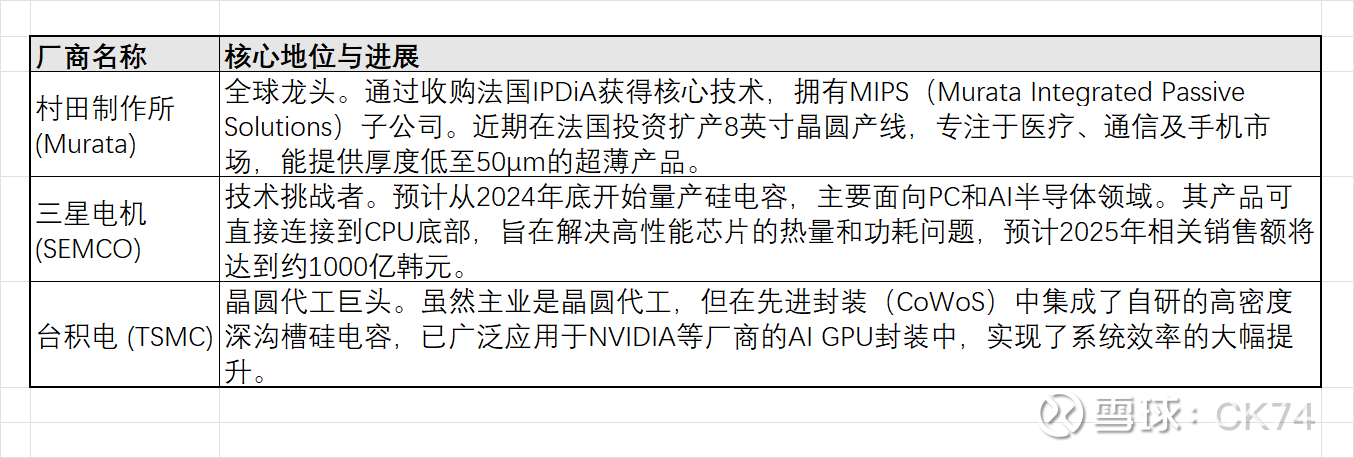

国际领军企业

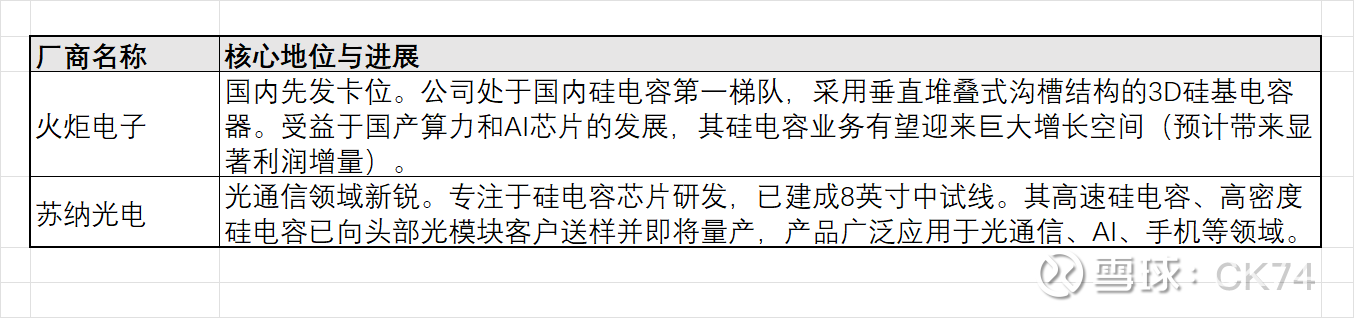

国内主要厂商
总结：硅电容凭借其高频、小型化、耐高温的特性，正在成为AI时代解决芯片供电和信号完整性问题的关键被动元件。虽然成本较高，但在台积电、村田、三星等巨头的推动下，以及火炬电子、苏纳光电等国内厂商的突破下，其在AI服务器、光模块和高端消费电子中的渗透率将快速提升。
