AI服务器液冷专用-316L不锈钢波纹管路

高功率液冷服务器冷却系统的关键组件-金属波纹管路与冷板连接方式。

与 IT 设备一致，CT 设备液冷板同样由多个串并联的芯片冷板组成，每个芯片冷板与一个芯片贴合并为其散热，不同的是 CT 设备液冷板采用全金属材料，各个芯片冷板之间通过金属管进行连接，金属管与芯片冷板之间焊接成型，液冷板泄漏风险显著降低，可靠性更高。全金属材料在带来密封可靠性的同时，也引入了独特的支反力问题。

因存在 PCB 板翘曲、芯片自身公差、以及芯片在 PCB 板上的焊接公差，故每个芯片冷板在单板上安装后其冷板底面并不在一个平面上；因此各芯片冷板之间因金属管连接而存在一定的约束力，称为支反力。若支反力过大，超过液冷板安装力和界面材料压紧力要求，则会引起液冷板与芯片之间贴合失效，从而导致芯片超温风险。针对支反力问题主要采取两项技术措施进行解决。

（1)金属硬管连接方案:建立不同材料、外径&壁厚、长度、折弯角度等规格参数下金属硬管支反力数据库和经验公式,对硬管支反力进行精准设计;

（2)金属波纹管方案:芯片冷板之间采用金属波纹管连接，大幅提高芯片冷板间浮动量，降低支反力约束。

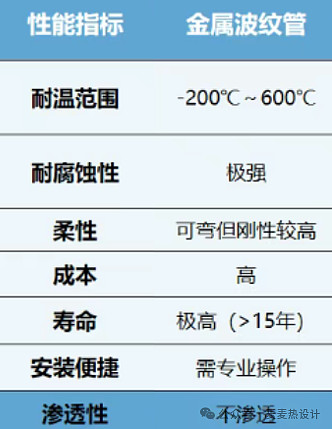

性能指标

金属波纹管方案应用案例

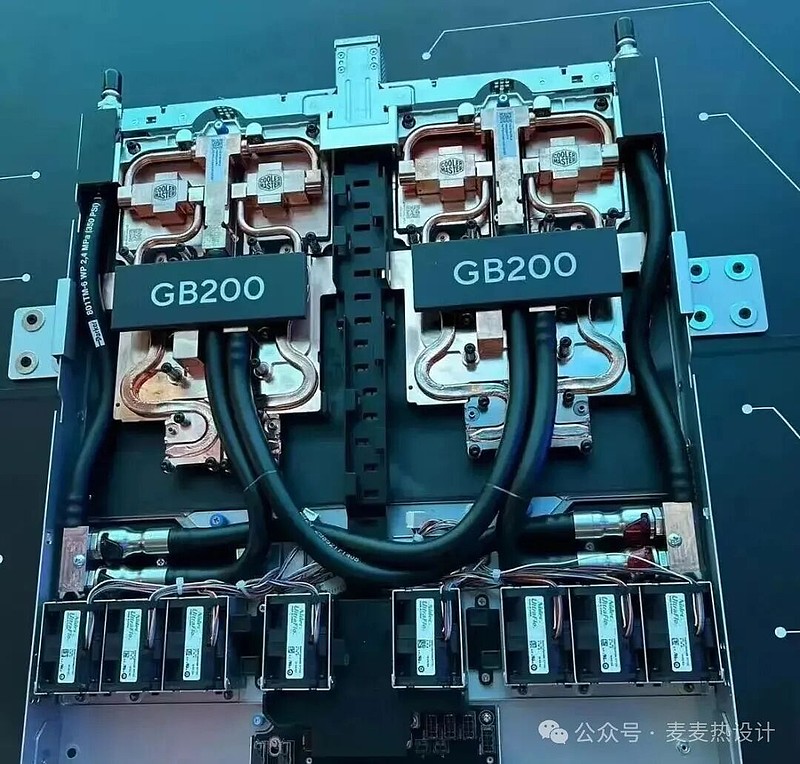

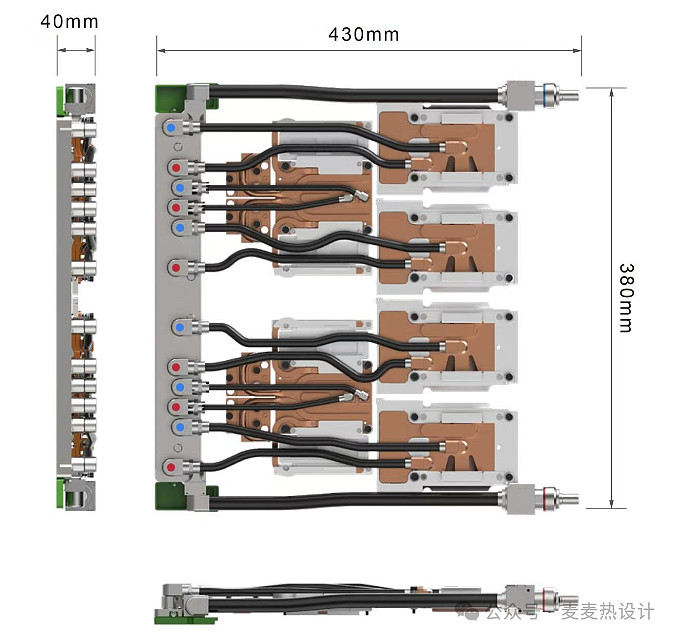

英伟达GB200液冷机箱

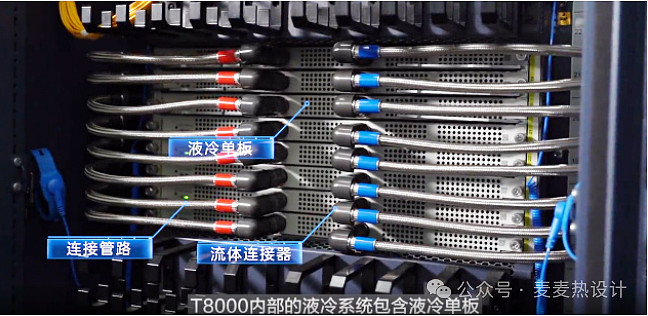

中兴T8000内部的液冷系统

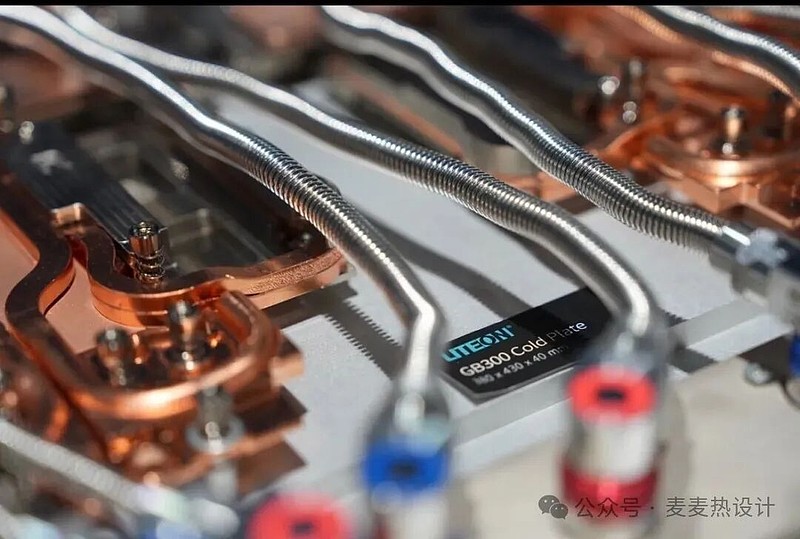

光宝科技GB300液冷服务器
