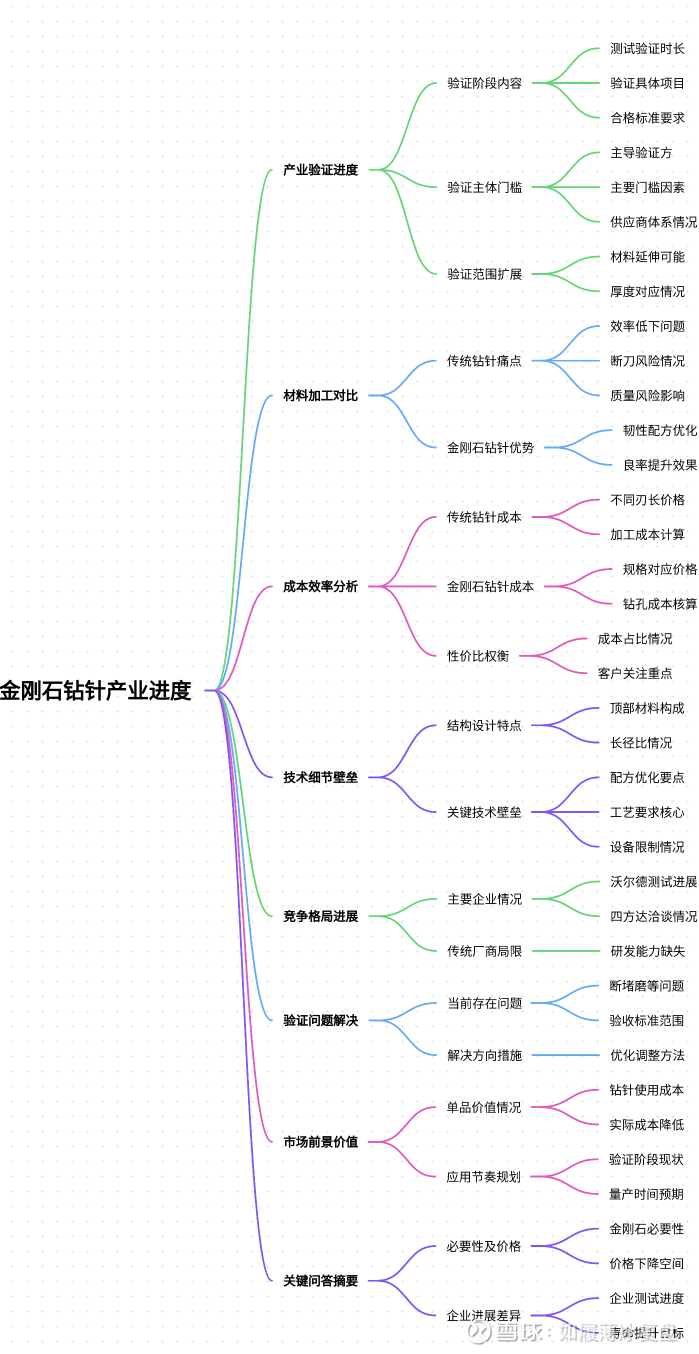

M9材料【金刚石钻针】产业进度总结

PS：回想起大学时光，咱真是玩过钻针，那时候做单片机，自己画电路，腐蚀铜板，打孔。还只是单层板哈哈，钻针咱也打断过好几根。近期这个PCB研究真是回忆杀$沃尔德(SH688028)$ $四方达(SZ300179)$ $中钨高新(SZ000657)$ 球友们，有没有学电子的？

一、金刚石钻针产业验证进度

验证阶段与内容：

验证已进行3-4个月，目前处于测试版/验证版阶段。

验证内容包括： 矩阵型孔距阵列（如BGA）、孔的直线度、可靠性测试。 需从第一个孔钻至第一万个孔，并切片检验孔质量。

合格标准：至少1万个孔内不断刀；批量生产需达到2万个孔不断刀。

验证主体与门槛：

由PCB厂主导验证，因钻针为辅助物料，无需下游终端客户（如英伟达）认证。

主要门槛是满足PCB厂对成本控制和品质管控的要求。

目前仅配合客户（如深南电路、沃尔德等）测试，尚未正式进入供应商体系。

验证范围扩展：

若M9材料验证成功，可能延伸至4-6毫米厚的M8材料（当前M8每500孔换刀，M9每100-200孔换刀）。

二、M9材料加工痛点与金刚石钻针优势

传统钻针痛点：

效率低：单次换刀耗时30秒，日换500把刀需5-6小时；M9材料钻孔速度仅8000孔/小时（常规板材为2万孔/小时）。

断刀风险高：M8/M9材料含高硅（二氧化硅），硬度大，易导致断刀，造成PCB板报废。

质量风险：高级板材（如英伟达）不接受断刀情况。

金刚石钻针优势：

高韧性配方：优化金刚石含碳量等参数，减少断刀风险。

提升良率：避免因断刀导致的板子报废，保障加工品质。

三、成本与效率对比分析

传统钻针成本：

刃长4.5mm：1.5-1.6元/把；6.5mm：4.5-4.6元/把；8mm：6元/把；10mm：10元/把。

加工5mm厚板需分三把刀钻孔，每把刀钻200孔后更换。加工20万孔需1000把刀，成本约4000元。

金刚石钻针成本：

0.25mm规格：1500元/把；0.2mm规格：2000元/把。

每把刀可钻1万孔，加工20万孔仅需20把刀，成本约2万元。

性价比权衡：

M9 PCB板单价高达80万元/平米，钻针成本（约2-4万元）仅占售价的1/20。

客户更关注良率、孔质量、效率，而非短期成本，预计M9材料中80%-90%场景将采用金刚石钻针。

四、技术细节与壁垒

结构设计：

金刚石钻针顶部1-1.5mm为聚晶金刚石，通过焊接工艺制成。

长径比：0.25mm直径钻针长7.5-8mm（长径比30:1）；0.2mm直径钻针长7mm（长径比35:1）。

关键技术壁垒：

配方优化：需调整金刚石韧性（初期沃尔德因配方问题断刀，优化后寿命达1万孔）。

工艺要求：核心为焊接与研磨抛光，仅沃尔德、四方达等少数企业掌握。

设备限制：需瑞士进口激光研磨机（单台600万元），日产能仅50把，产能有限。

五、竞争格局与供应商进展

主要企业：

沃尔德：已在深南电路测试，寿命达1万孔，计划进入盛弘科技测试。

四方达：刚与深南电路、沪电等洽谈，未开始测试，无具体寿命数据。

传统厂商局限：

鼎泰、荆州等仅生产传统涂层钻针，无金刚石研发能力，需外购材料，易断刀。

六、验证问题与解决方案

当前问题：

断刀、堵孔（孔距近时排尘不畅）、中间磨损（首孔孔粗15微米，末孔25微米）、拉铜丝、孔壁粗糙度高等。

验收标准为孔粗≤35微米，当前问题均在标准范围内。

解决方向：

优化进口设计减少堵孔；调整参数解决拉铜丝；使用大扭力钻机（16万转）改善磨损。

七、市场前景与价值量

单产品价值量：

加工20万孔需20把金刚石钻针（按1万孔/把），成本约2万元。

因钻针可翻磨复用，实际成本可降至一半（约1万元），单机柜总成本约5万元。

应用节奏：

当前处于实验室验证阶段，预计2026年下半年（Q3）实现正胶背板量产。

目标通过配方优化将单刀成本降至1200-1500元。

八、关键问答摘要

M9材料是否必须使用金刚石钻针？ 是，因传统钻针无法满足加工要求，使用概率达80%-90%。

价格是否有下降空间？
短期无降价空间（最低1000元/把），因无批量需求。

沃尔德与四方达进展差异？ 沃尔德已进入测试阶段，四方达刚起步，需1-2周测试周期。

金刚石钻针寿命？ 当前寿命为1万孔，目标提升至2万孔。

总结

金刚石钻针是解决M9/M8高硬度材料加工痛点的关键技术，虽成本高昂，但能显著提升良率和效率。产业仍处于验证阶段，沃尔德领先，四方达跟进，传统厂商无力竞争。量产需解决断刀、磨损等问题，并依赖高端进口设备，预计2026年下半年实现商业化应用。
