泰瑞达推出 Photon 100

2026年3月17日 东部时间上午9:00

全方位自动测试平台助力硅光子与共封装光学器件（CPO）的高通量制造

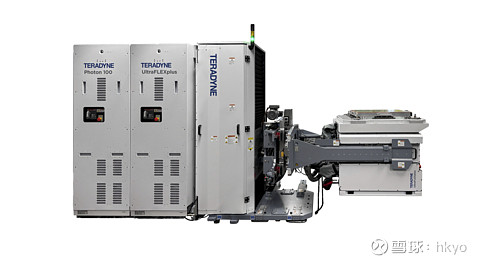

马萨诸塞州北雷丁——(美国商业资讯)——自动化测试设备和先进机器人技术的领先供应商泰瑞达（纳斯达克股票代码：TER）今日宣布推出 Photon 100。这是一款专为加速高通量硅光子（SiPh）和共封装光学器件（CPO）制造而设计的全方位光电自动测试平台。

随着 AI 和次世代数据中心对高速、高能效光学互连需求的激增，制造商在将硅光子和 CPO 推向大规模生产时面临着重重挑战。通过将业界领先的光学和电学仪器与泰瑞达久经考验的 UltraFLEXplus 平台相结合，Photon 100 能够在所有关键制造阶段（包括晶圆、光学引擎和共封装模块插入）实现高吞吐量的自动化测试。该解决方案简化了操作流程，缩短了产品上市时间，并为硅光子和共封装光学器件制造提供了快速扩展的能力。

“Photon 100 通过提供一个全面、可扩展且集成的解决方案，简化了高通量硅光子和共封装光学测试的复杂性，为我们的客户带来了无与伦比的价值，”泰瑞达硅光子测试副总裁 Geeta Athalye 表示。“成熟的泰瑞达 UltraFLEXplus 平台与尖端光电仪器的结合，既确保了当下的规模化性能，又具备随客户需求及行业创新共同演进的灵活性。”

核心功能与优势

集成的光电测试仪表： 结合了先进的光学和电学测试能力。

支持高通量制造的可扩展性： 旨在满足高产量硅光子和 CPO 生产环境的严苛需求。

全面的测试覆盖范围： 支持晶圆（单面和双面）、光学引擎以及 CPO 测试插入。

可定制的光学仪表： 提供标准配置，同时可根据需要定制光学仪表。

操作简便性： 由泰瑞达设计、构建和维护，客户无需再自行整合与维护多供应商方案。

开放的生态系统： 客户可以自由选择首选的生态系统合作伙伴进行高通量制造，包括晶圆级和芯片级探针方案。

凭借 Photon 100，泰瑞达巩固了其在高通量硅光子和 CPO 测试领域的领导地位，为应对当今最先进的制造挑战提供了集成、可扩展且自动化的解决方案。通过将尖端的光电仪表与久经考验的 UltraFLEXplus 平台相结合，泰瑞达 Photon 100 赋能客户加速创新、降低运营复杂度，并扩大生产规模以满足 AI 和次世代数据中心不断增长的需求。Photon 100 彰显了泰瑞达致力于通过行业领先的测试解决方案，推动硅光子和共封装光学制造未来的承诺。

如需了解更多关于用于硅光子自动测试的 网页链接{Teradyne Photon 100} 的信息，欢迎于 2026 年 3 月 17 日至 19 日前往加利福尼亚州洛杉矶参观 OFC 2026 展会（4732 号展位）。
