最近讨论的1.6T, 3.2T 比较多:
真1.6T = 8x200G, 主流方案是硅光方案和EML 方案;
真3.2T =8x400G 方案,目前仅有EML 方案,TFLN方案的潜力很大;传统硅光没有没有方案;
【以下基于公开的论文和信息讨论业界主流共识的几个方案: 其他的SiGe EAM,MRR 等方案后续再介绍。】
不少球友不清楚各种不同的技术路线,背后的原理是什么,我这里做一个介绍:
先说结论:

一 硅光方案的原理

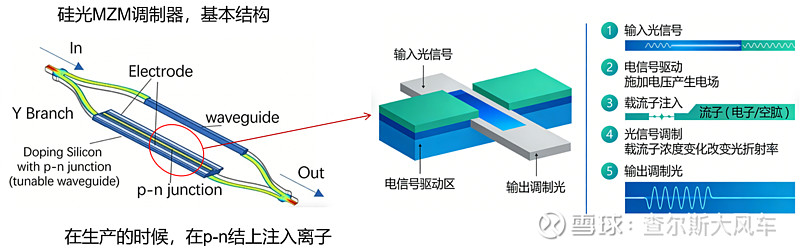

硅光方案的核心是MZM调制器,MZM调制器由上下两个臂的波导型P-N结组成,基本过程是:
电压变化吸引或赶走电子 在 P-N产生等离子 -> 离子改变光速 -> 光速改变引起相位变化 -> 不同相位的信号相干引起光信号的强弱变化,从而调制数据
硅光 MZM调制器的主要问题是:
1. 波导插损大1-3dB/cm, InP 只有0.5-1dB;
2. 波导尺寸小,激光器到硅光,硅光到光纤的插损,较大,在1.5dB以上;
3. MZM 调制器的速度有上限,受两个因素的限制:
(1) 电压产生离子的速度是有上限的
P-N结吸引或者赶走电子的速度是有上限的,电子的反应比较慢,导致整个的工作速度有上限;
(2) 尺寸较大1-5mm,需要光电同步的行波设计复杂度高
因为光信号在硅光里的速度为光速的1/2左右; 电信号在金属电极里的传播速度大概是0.7倍光速,很难和硅光里面光信号完全一致。通俗来说:频率越高(比如 100G 以上),电信号和光信号的速度差被放大,电信号要么 “跑太快超前”,要么 “跑太慢落后”,二者重叠调制的距离越来越短,最终电信号没法有效改变光的相位,调制效果大幅衰减,速度就被卡住在这个临界值。
二 TFLN 方案的原理

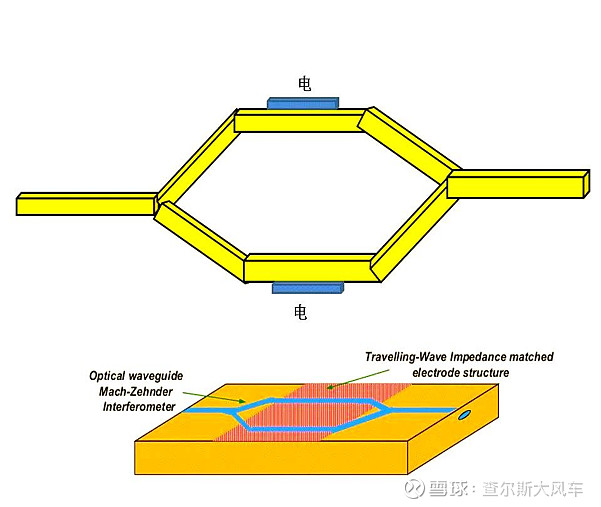

TFLN 调制器,也是使用的MZM结构,只不过原理不同,他是通过线性电光效应 (Pockels效应)直接通过电压改变晶体的折射率,不需要P-N结。
调制过程是:
电压变化改变光速 -> 光速改变引起相位变化 -> 不同相位的信号相干引起光信号的强弱变化,从而调制数据。
原理比硅光简单,没有电产生离子速度的约束。所以他的反应速度很快。
他的问题有两个:
其一:尺寸较大:1-5mm,也需要光电同步的行波设计
和硅光一样,也是信号在调制电极和波导里面的速度不一样,也需要通过合适的行波方案,实现电调制和光波导的的同步。
其二:它需要与硅光进行异质集成才能形成系统,集成难度比较大;
三 EML 激光器

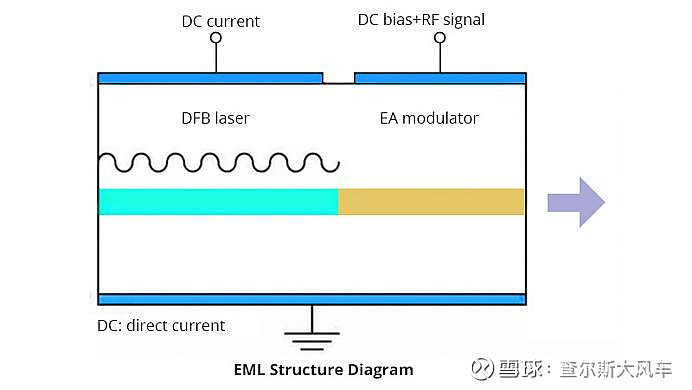

EML激光器的主要原理是通过量子限制斯塔克效应,当外加反向偏压时,多量子阱的吸收边会发生快速、剧烈的红移,从而增大对固定波长光的吸收系数。加电压的时候吸收,不加的时候不吸收。
简单的来说就是不加电压不吸收激光,加电压吸收激光
这个过程速度极快,可达皮秒级。另外EAM 的尺寸本身比较小,只有0.1-0.2mm,只有MZM的1/10,所以InP EAM 遇到器件比信号的符号长的问题少,需要的行波设计也不用那么复杂;理论上频率可以做很高。
四 总结

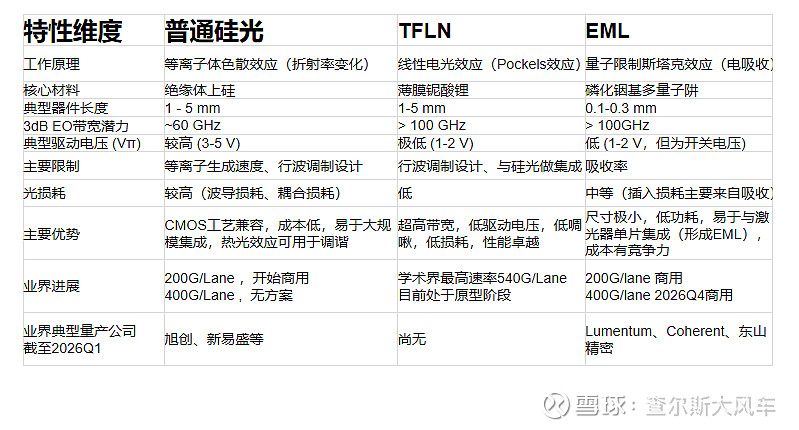

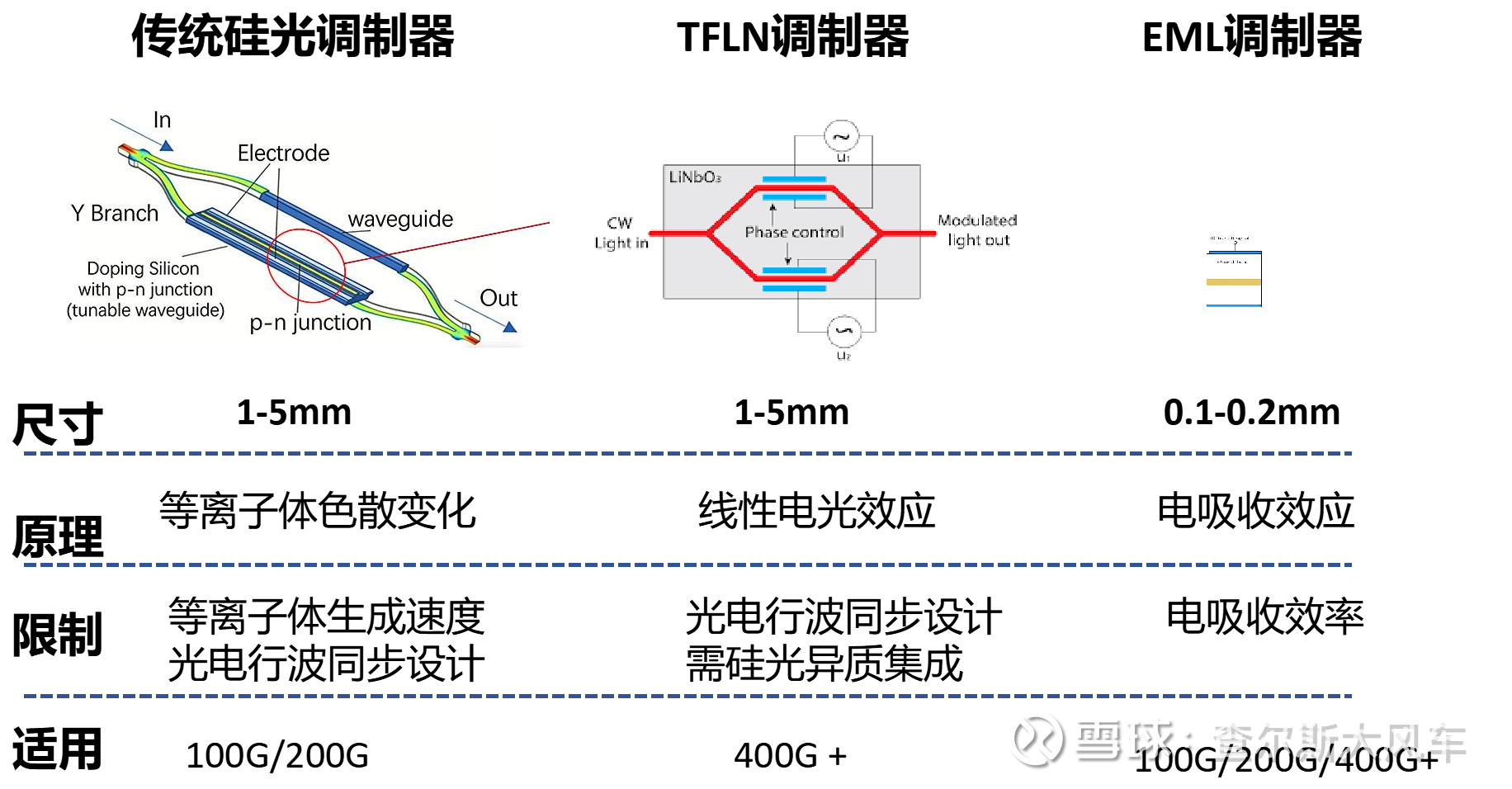

详细对比:


$东山精密(SZ002384)$ $中际旭创(SZ300308)$ $Lumentum控股(LITE)$
