上海贝岭套片方案：485 隔离传输 “经济 + 稳定” 双需求的技术应答
套片方案
引言 /INTRODUCTION RS-485是目前广泛应用的有线接口之一，其平衡的差分信号传输特性可抑制噪声，使其能在嘈杂的工作环境中实现较远距离的通信。包括电能表、工厂自动化、电机控制、白色家电、光伏储能等系统中，RS-485都是常见的通信接口。

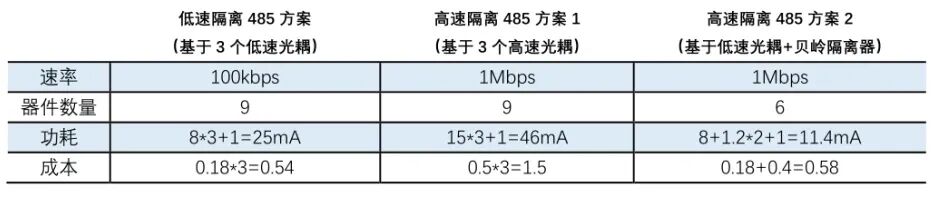

当RS-485的速度达到115200bps以上时，使用传统的低速光耦817等方案会面临传输不稳定等不良现象，改用高速光耦或数字隔离器又面临成本增加，如选择贝岭BL7221CAH数字隔离器+ 贝岭DPC-817光耦+贝岭BL3085套片方案则可以在几乎不增加成本的前提下轻松将速率提升至500kbps以上。相较于传统光耦方案，此种混合方案，在几乎不增加成本的前提下即提升了传输速率，降低系统复杂度，又可降低整体功耗；可应用于白色家电、仪表等设备中的RS-485隔离。

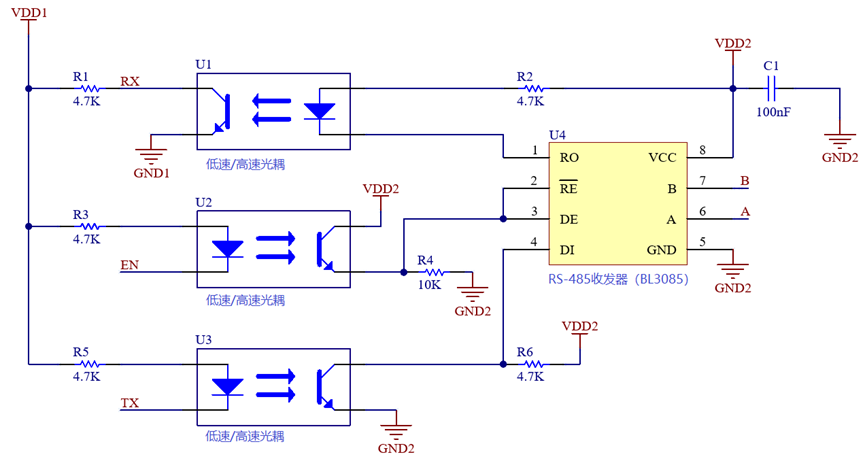

基于光耦的
隔离485方案

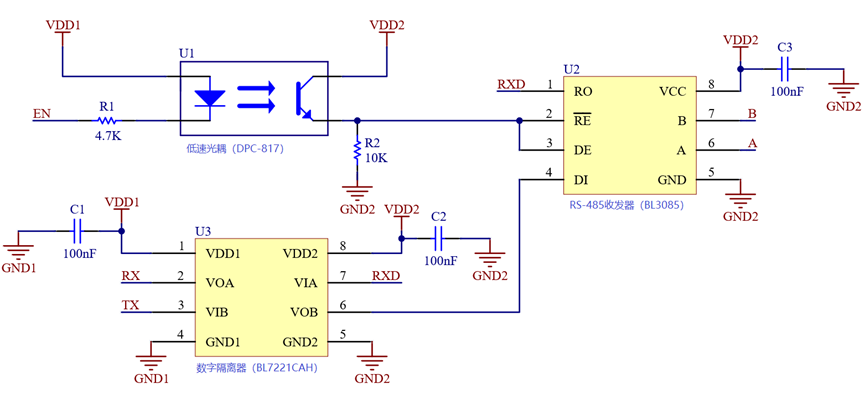

基于上海贝岭
数字隔离器的隔离485方案
RS-485收发器BL3085使能端口可以使用贝岭DPC-817低速光耦进行隔离，数据端口更换为贝岭BL7221CAH双通道数字隔离器，相较于传统的817等低速光耦隔离方案，简单的更改，即提升了传输速率，减小占板面积，且可降低50%功耗。

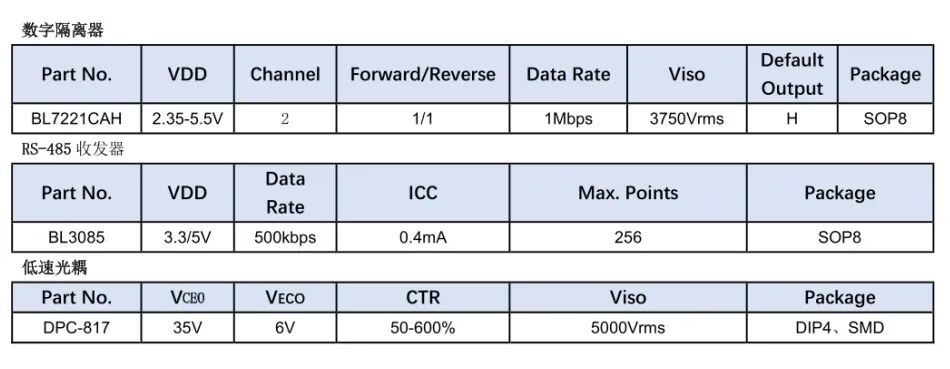

选型表：
上海贝岭数字隔离器
BL7221CAH
主要参数
采用双电容隔离栅串联技术
传输速率1Mbps
低功耗1.2mA/1Mbps/CH
VISO电压达3750 VRMS（SOP8），最大工作隔离电压VIOWM高达565VDC
抗浪涌能力超7kV，±120kV/μs CMTI
ESD HBM模式超6000V
内置失效保护电路，保证接收器输入端在开路或短路时，接收器的输出端高电平
工作温度：-40℃-125℃
上海贝岭RS-485收发器
BL3085
主要参数
+3.3V或+5V工作电压
内置失效保护电路
总线允许挂接多达256个收发器
I/O引脚ESD保护：±15kV IEC 61000-4-2，接触放电
SOP8封装
最大传输速率：
500kbps（5V供电时）
250kbps（3.3V供电时）
上海贝岭光耦
DPC-817
主要参数
电流转换比(CTR)范围：50~600% at IF =5mA, VCE =5V VISO电压达5000 VRMS
工作温度高至+110℃
无铅且符合 RoHS 标准
通过 UL 认证（编号：E343249）
